A&K PTW Review

Ihr musstet leider eine Weile auf mein Review warten, aber einige Komplikationen was die Waffe betrifft, haben im Endeffekt das Review heraus gezögert. Ich entschuldige mich dafür!

Zuerst möchte ich unserem Teamsponsor Phoenix danken, dem Inhaber vom Phoenix-Airsoft-Store, der durch frühzeitige Reservierung der A&K PTW bei Softairstore Schwalm-Eder das Review überhaupt ermöglichte. Desweiteren gebührt natürlich auch mein Dankeschön dem Softairstore der als Importeur und legalisieren (F’en) fungierte.

Ich hoffe ihr seit gespannt auf das Review und werdet einige Eindrücke und Informationen aus meinem Review mitnehmen können. Desweiteren hoffe ich euch in eurer Entscheidung, ob man sich einen PTW Klon der mehr oder minder guten Marke A&K anschaffen soll, zu erleichtern.

Noch eine Information vorweg, dieses Review ist sehr lange (geschätzt 15min Lesezeit)

So nun zur Gliederung und dem Review an sich…

Gliederung:

1. Vorwort
2. Lieferumfang (Short-Version)
3. Verarbeitung Externals
3.1 Body
3.2 Handguard
3.3 Stock/ Stocktube
3.4 Magazin
3.5 Finish und Metalle

4. Chronen
4.1 Stock
4.2 A&K Cylinder + FCC HU/ EDGI 6.01
4.3 SuperShooter M130 Cylinder + FCC HU/ EDGI 6.01
4.4 SuperShooter M130 Cylinder + Standard HU/ Standardlauf
4.5 T.A.T.A. – Impact Custom Works SuperShooter M130 Cylinder + FCC HU/ EDGI 6.01

5. Verarbeitung Internals
5.1 Hop-UP + Lauf
5.2 Cylinder
5.3 Elektronik
5.4 Gearbox
5.5 Motor

6. Kompatibilitätstest
6.1 FCC HU + EDGI 6.01 Lauf
6.2 Magpul Magazin
6.3 SuperSHooter Cylinder
6.4 King Arms G27 Grip
6.5 ETINY Mosfet + ECU
6.6 Celcius MX3 Gearbox

7. Kostenaufstellung
8. Links
9. Fazit - Pro/ Kontra
10. Schlusswort

1. Vorwort

Ihr stellt euch bestimmt die Frage wieso ich mir eine A&K PTW gekauft habe anstatt mir gleich eine Systema zu kaufen. Für mich war es ganz klar, wie für die Meisten wahrscheinlich, der Kostenfaktor. Jedoch muss der Preisunterschied von mehr als 1000€ ja irgendwo herkommen dachte ich mir, also muss A&K irgendwo gespart haben, dem war ich mir vor dem Kauf der ASG im Klaren, und nach kurzem näheren Betrachten der A&K hat sich meine Befürchtung bereits bestätigt :P ABER! Denkt daran in welchem Preissegment wir uns bewegen (400€ Bereich) und das es sich wie bereits erwähnt um einen Nachbau handelt. Ein kleines Statement vorweg, für den Preis kann man meiner Meinung nach nicht sonderlich meckern ;)

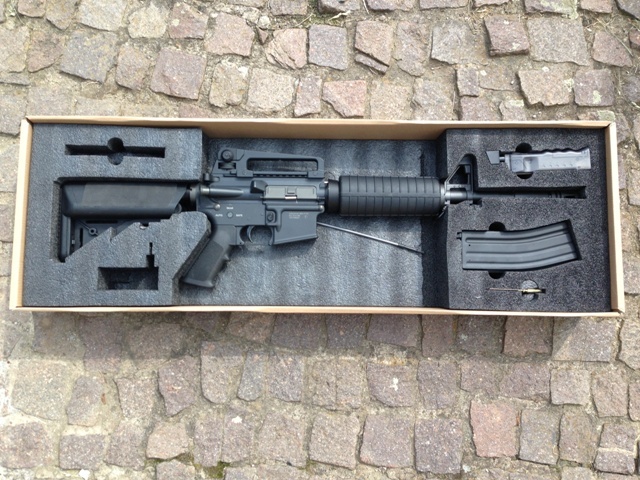

2. Lieferumfang (Short-Version)

Da es meistens sowieso dasselbe ist und im Grunde nichts besonderes halte ich es daher kurz:

- A&K MK4 PTW
- Speedloader mit Aufsatz für die PTW Magazine
- 1x Mid-Cap Magazin
- Hop-Up Adjustment Tool
- Reinigungsstab

3. Verarbeitung Externals

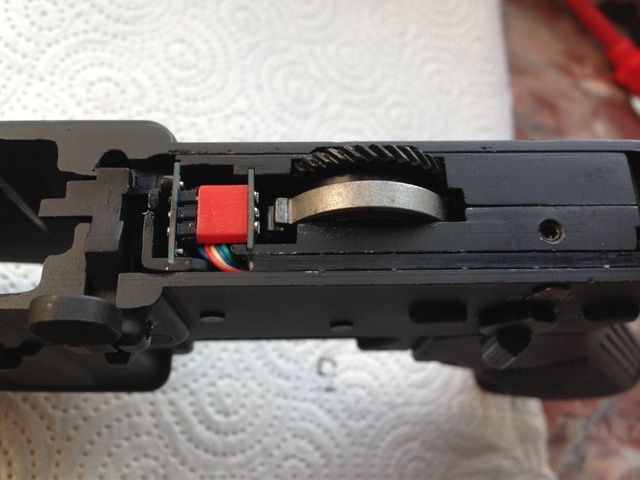

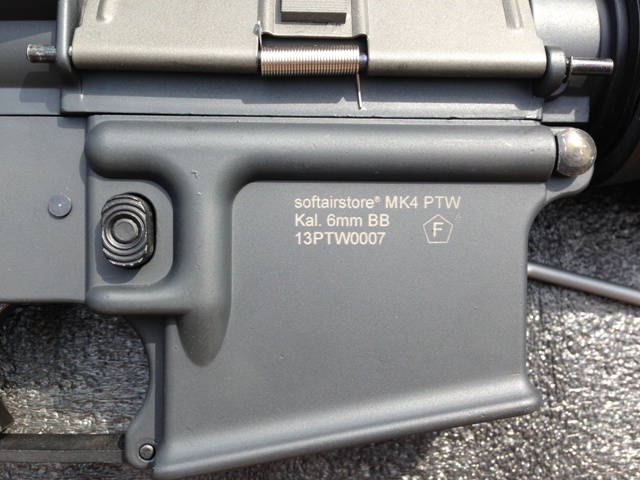

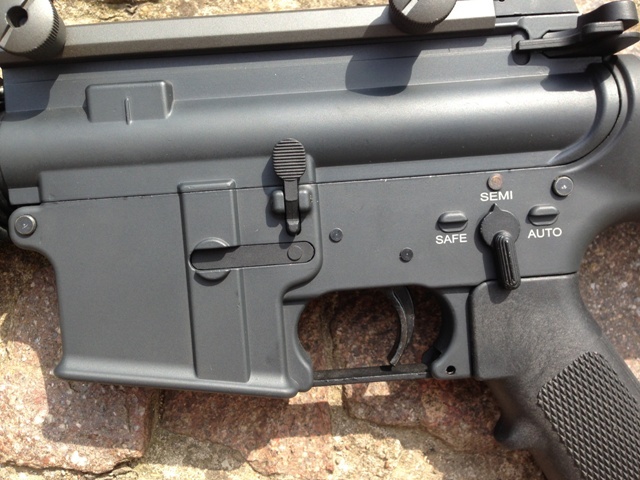

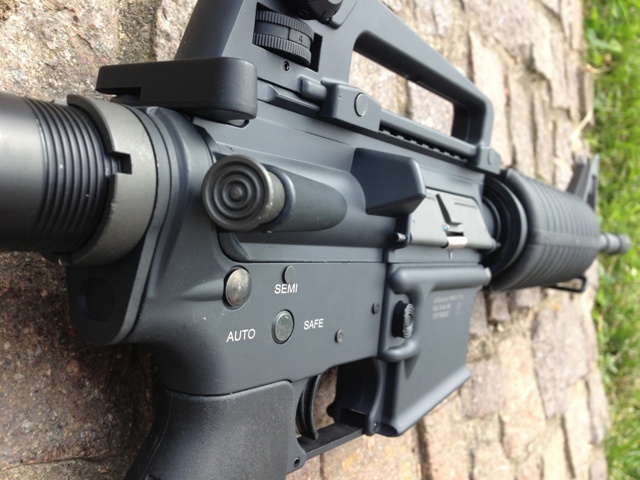

3.1 Body

Die Pulverbeschichtung ist sehr gleichmäßig und der Originalfarbgebung nachempfunden und nicht schwarz sondern eher gräulich was mir persönlich besser gefällt. Allerdings findet man hier und da ein paar Unebenheiten im Material oder womöglich Einschlüsse von Fremdkörpern. Sind aber eher sporadisch und nur bei genauerem Hinsehen erkennbar. Markings sucht man vergebens bis auf SAFE/ SEMI/ AUTO und dem F im Fünfeck, Importeur (Softairstore), Kaliber, Seriennummer, was übrigens sehr sauber auf den Body gelasert/ graviert wurde!, leider nichts. Wenn man die PTW aufklappt und sich die Kanten etwas genauer ansieht fällt einem auf das sie etwas „angenagt“ aussehen. Bei den Systema Bodys findet man diese Macken eher selten bis garnicht. Also hat A&K etwas an der Produktionsqualität gespart ;) was ich persönlich aber nicht sonderlich schlimm finde da es sowieso kaum auffällt und die Funktion in keinster Weise einschränkt! Die Gearbox sitzt schön gerade und ebenbündig zur Oberkante des Gehäuses.

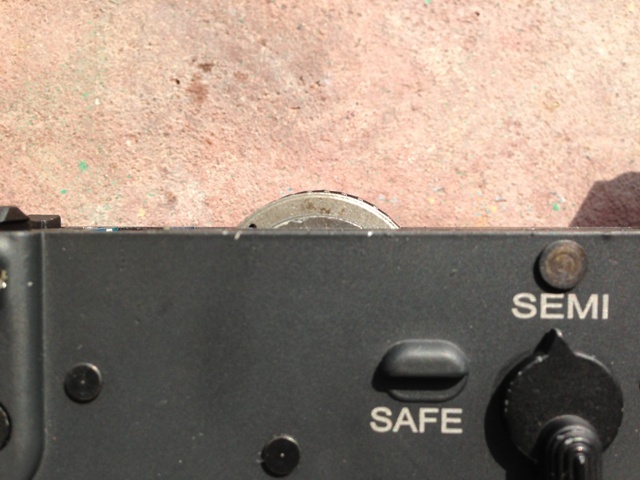

(Kurze Anmerkung am Rande, das Sungear steht NICHT über dem Sectorgear, also müssen keine Veränderungen bzw. speziellen Cylinder verwendet werden)

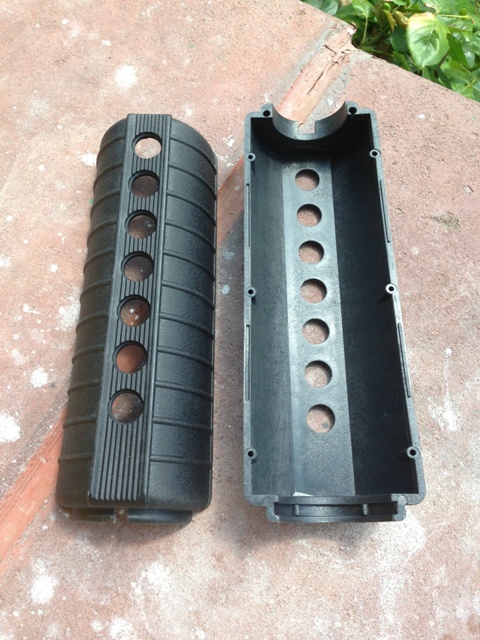

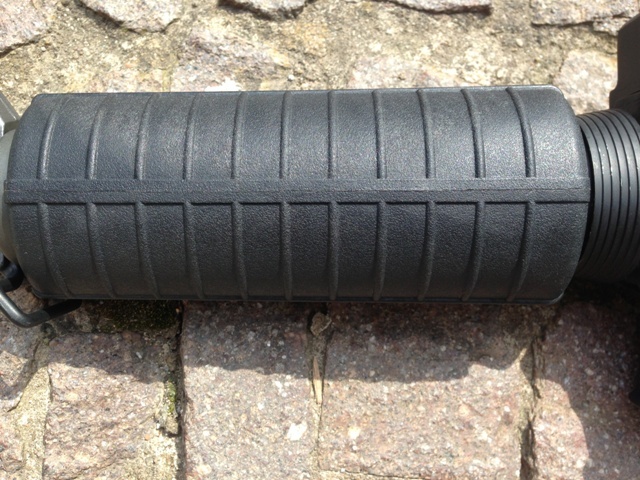

3.2 Handguard

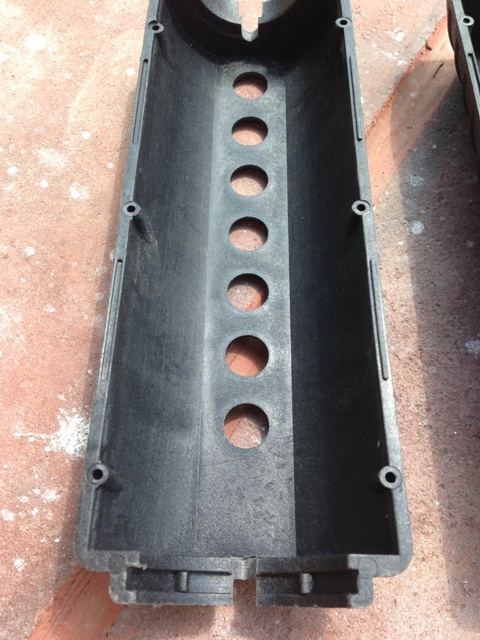

Der Handguard hält meiner Meinung nach ordentlich was aus und macht keinen billigen Eindruck. Grate an den äußeren Kanten findet man keine. Desweiteren passen die zwei Hälften wunderbar zusammen und man findet keinen Spalt. Allerdings ließ sich bei mir der Handguard nur schwer aus dem Delta-Ring lösen, da er wirklich sehr stramm darin sitzt. Oberfläche ist sehr gleichmäßig und fühlt sich recht angenehm an. Das schöne ist auch, das alle normalen AEG kompatiblen Handguard’s/ RIS-Systeme passen.

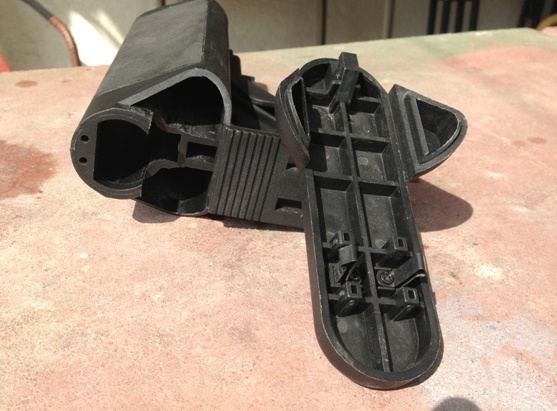

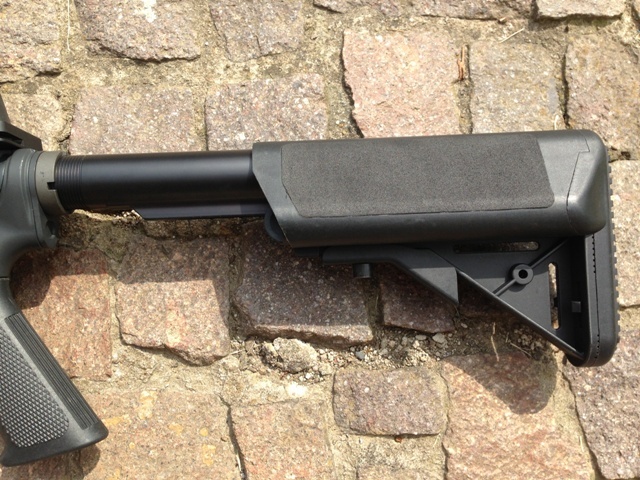

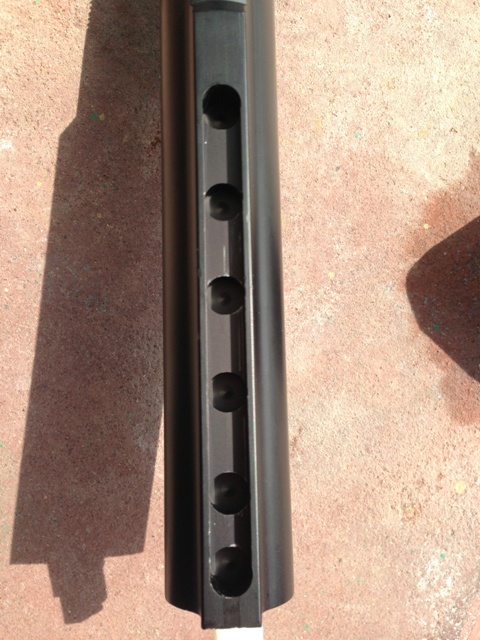

3.3 Stock/ Stocktube

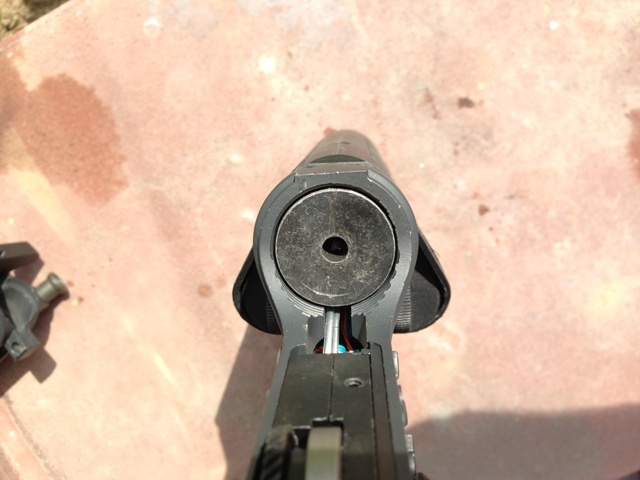

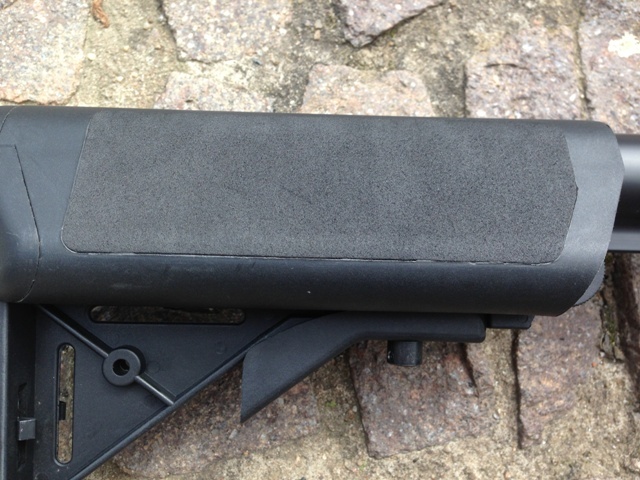

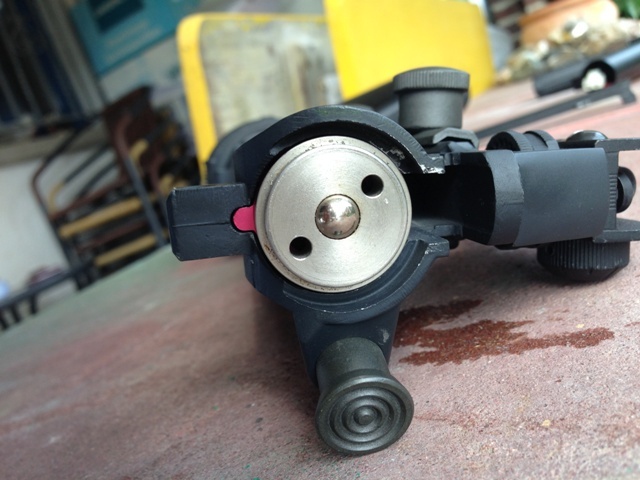

Der Stock ist für mich bisher das Highlight. Das Moosgummi ist super verklebt, sieht sehr sauber aus und fühlt sich auch sehr angenehm an. Desweiteren hat der Stock zur Stocktube so gut wie kein Spiel und wackelt so gut wie garnicht! Die Stocktube hat sechs Einrastpositionen und der Pin des Stocks rastet sauber in die Löcher ein. Die hintere Kappe die zum Akku wechseln entfernt werden kann passt auch super und man muss keine Angst haben sie zu verlieren. Noch dazu ist sie am Anschlag gummiert, aber das ist ja mittlerweile schon fast Standard. Das einlegen des Akkus ist ein Traum :P man hat wirklich genug Platz und muss den Akku nicht  quetschen beim Einlegen.

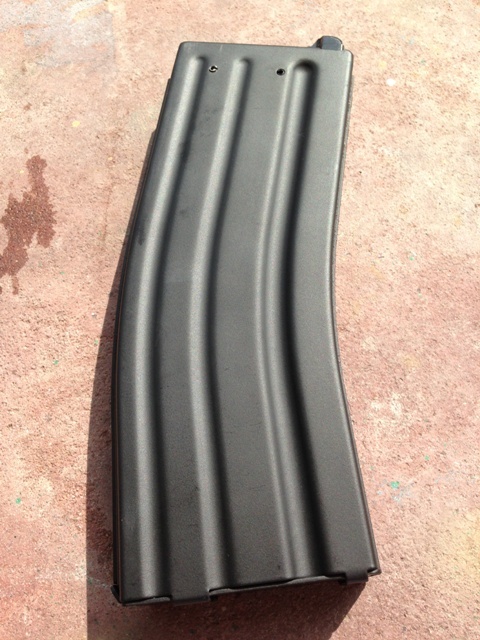

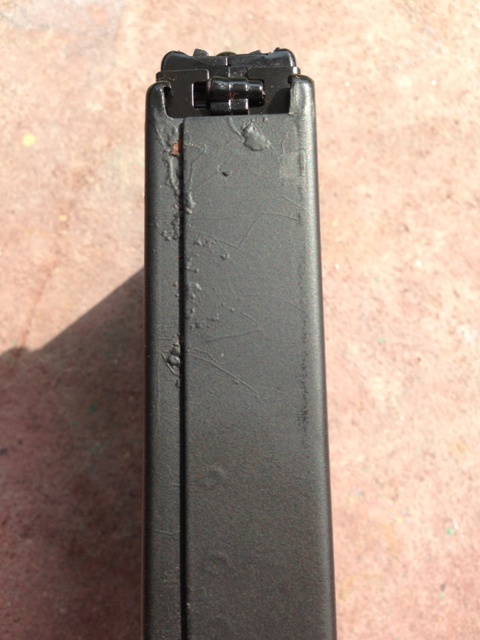

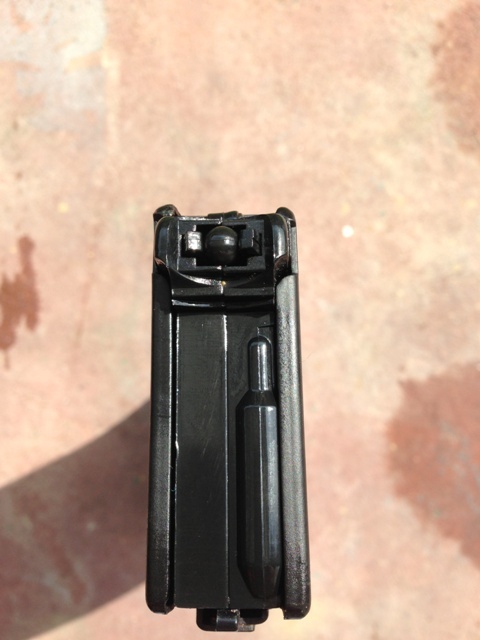

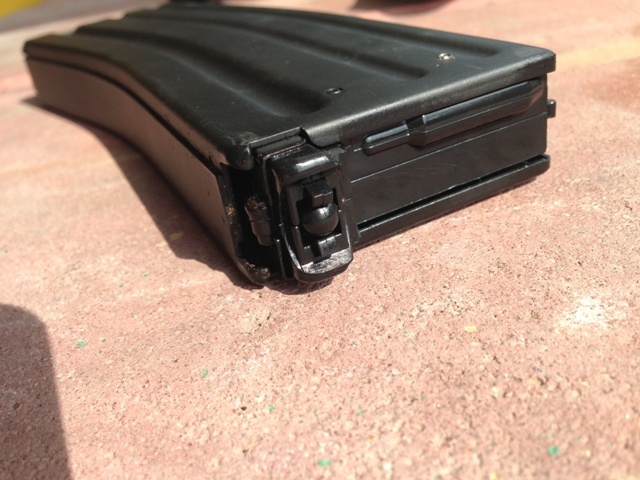

3.4 Magazin

Das Magazin feedet super, ob mit Standard Hop-Up + Cylinder als auch mit FCC Hop-Up und SuperShooter Cylinder. Das Finish ist der Farbe des Bodys angepasst und auch eher gräulich. Allerdings, wie auch beim Gehäuse ;) findet man hier und da ein paar Schönheitsfehler, die mich aber wie beim Body auch nicht weiter stören würden. Das Magazin sitzt stramm und ohne groß zu wackeln im Mag-Schacht und fällt nach betätigen des Mag-Release-Buttons durch Eigengewicht heraus. Nach dem die Letzte Kugel verschossen und das Magazin entnommen wird schaut der Follower zwar etwa zur Hälfte heraus aber verlieren wird man ihn nur wenn man bewusst und etwas fester daran zieht, von alleine wird er sich nicht lösen. Desweiteren wird jede Kugel aus dem Magazin verschossen und es fallen keine aus dem Magazinschacht, nach dem die Waffe durch den Bolt-Stop Mechanismus aufhört zu schießen.

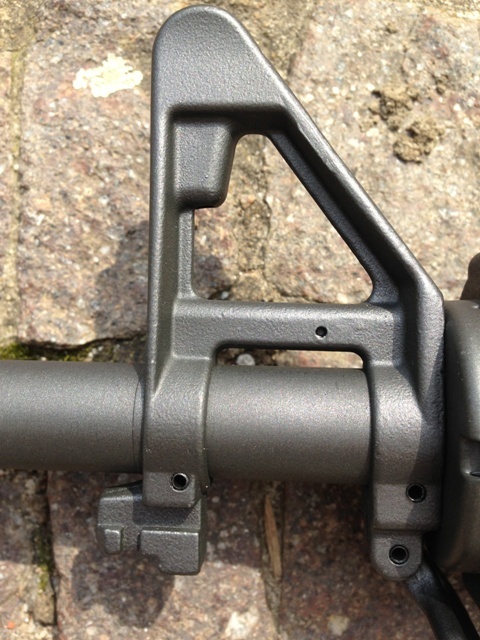

3.5 Finish und Metalle

Sowie der Lower weißt auch der Upper-Receiver und die anderen Metallteile einigen Macken und Materialfehler auf, aber wer damit Leben kann wird keine Probleme damit haben ;) Passgenauigkeit des Lower’s zum Upper-Receiver ist ausgesprochen gut! Nach durchdrücken des Front- und Rearpins hat man überhaupt kein Spiel sowie Spalt zwischen den beiden Teilen. Cylinder lässt sich zudem auch sehr schön, wie bei einer Systema, einlegen und klemmt oder hakt nicht.

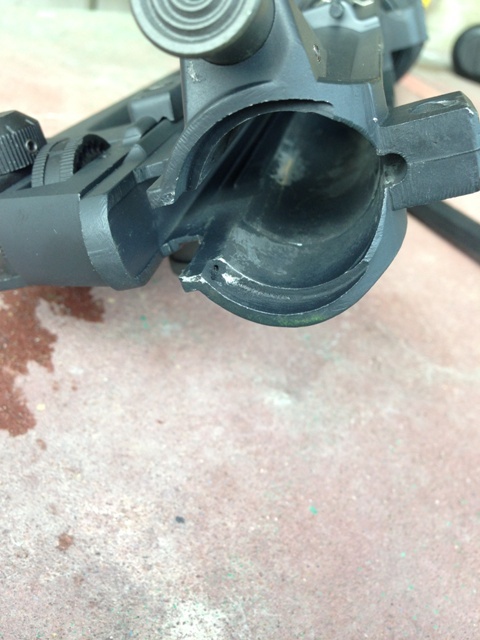

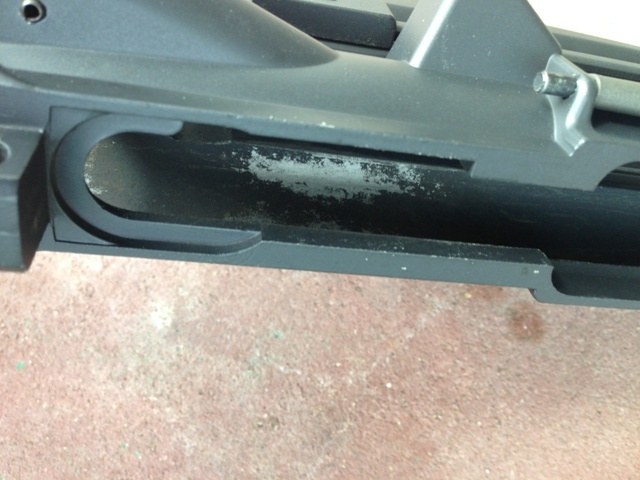

(Im Inneren des Upper-Receiver’s findet man allerdings Abschabungen bzw. schlecht lackierte Stellen. Aber da die ASG sowieso so gut wie immer geschlossen ist, sieht man das nicht ;) )

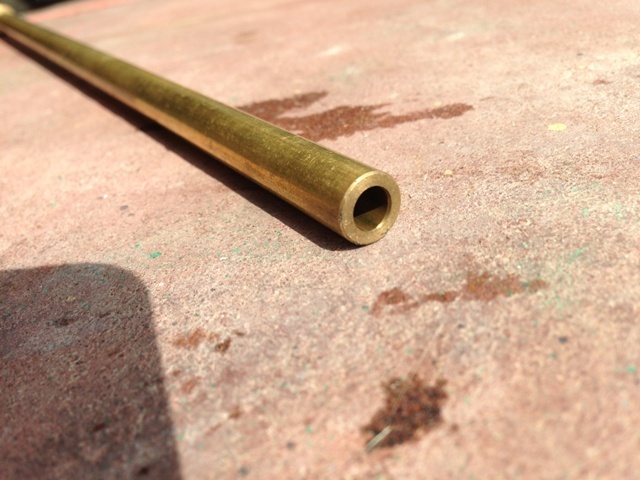

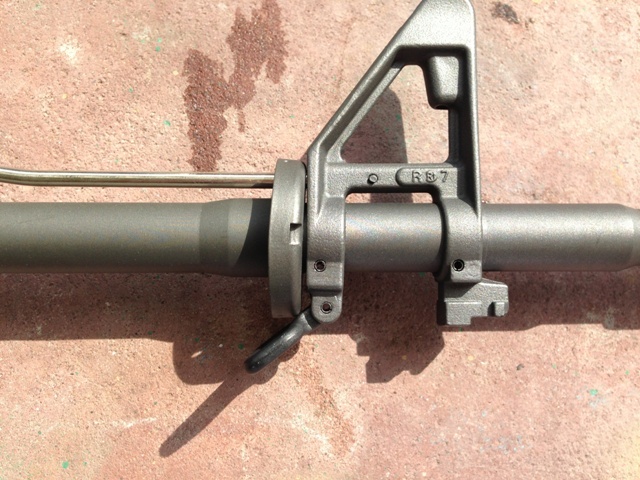

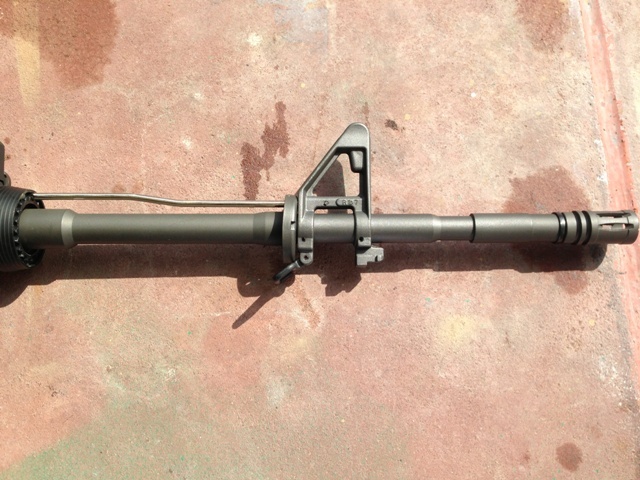

Nach abnehmen des Handguard‘s viel mir sofort die schöne, gleichmäßige Oberfläche des Außenlaufes auf. Jedoch kann ich das vom Rest des Outerbarrel’s der NICHT durch den Handschutz verdeckt wird, leider weniger behaupten. Wieso sich das Finish beim Außenlauf so schlagartig ab dem Korn ändert ist recht seltsam da er aus einem Stück besteht. Da hat wohl der Japaner etwas geschlampt :P Aber überzeugt euch selbst… (PS: Das Gewinde für den Flashhider hat 14mm CCW. Der Flashhider an sich ist mit einer durch Schraubensicherung befestigten Madenschraube gesichert. Also erste diese lösen bevor man anfängt den Mündungsfeuerdämpfer zu drehen! Sonst kann womöglich das Gewinde stark beschädigt werden!)

4. Chronen

Messwerte wurden ermittelt mit folgenden Parametern:

- G&G 0,20g Bio BB’s (5,95mm +- 0,002mm)
- X-Cortech X3200 Chronograph
- Hop-Up OFF
- 11,1V 1000mah 20C LiPo
- Indoor 22°C

Alle Angaben sind Durchschnittswerte aus 10 Schüssen.

4.1 Stock

Ohne Modifikation Out-Of-The-Box hatte ich einen Durchschnittswert von:

2,6J (+- 0,1J Schwankung = ca. 10-15 FPS)

4.2 A&K Cylinder + FCC HU/ EDGI 6.01

A&K Cylinder in Kombination des vormontierten FCC-Hop-Up’s mit EDGI Lauf von Fine Arms hatte ich einen Durchschnittswert von:

2,85J (+- 0,05J Schwankung = ca. 5-9 FPS)

4.3 SuperShooter M130 Cylinder + Standard HU/ Standardlauf

Durchschnittswert der kombinierten Teile:

1,6J (+- 0,1J Schwankung = ca. 10-15 FPS)

4.4 SuperShooter M130 Cylinder + FCC HU/ EDGI 6.01

Durchschnittswert der kombinierten Teile:

1,75J (+- 0,05J Schwankung = ca. 5-9 FPS)

4.5 T.A.T.A. – Impact Custom Works SuperShooter M130 Cylinder + FCC HU/ EDGI 6.01

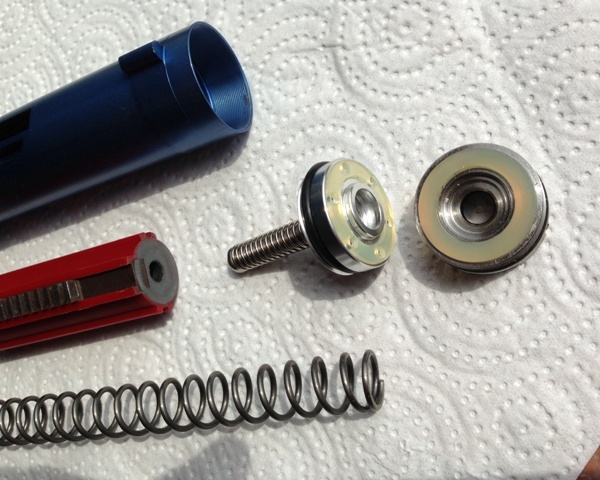

Der Cylinder wurde von mir nachträglich etwas modifiziert um Jouleschwankungen zu verringern, Dichtigkeit zu erhöhen, Langlebigkeit der Feder zu verbessern, mögliches Feder klirren zu verhindern. Anbei ist zu erwähnen das der Standard A&K Cylinder sowie der SuperShooter Cylinder meines Empfindens nach nicht stramm genug im Upper-Receiver sitzen sobald Upper und Lower zusammengeklappt wurden. Das kann enorme Jouleschwankungen zu Folge haben! Abhilfe habe ich geschaffen durch „Buffer Tube Washer“ oder einfach gesagt, passende Unterlegscheiben, und so die Spannung zwischen Cylinder und Hop-Up Unit erhöht, somit kann der Cylinder während dem Schießvorgang nicht mehr vor und zurück wandern und so Schwankungen verursachen. Den meisten PTW-Usern müsste das ein Begriff sein ;)

Durchschnittswert der kombinierten Teile:

2,15J (+- 0,0J Schwankung = ca. 2-4 FPS)

Tabellarisch zusammengefasst (SHS = SuperShooter):

Ich würde auf jeden Fall die Spannung zwischen Hop-Up Unit und Cylinder erhöhen indem man unter die Stock Tube End Cap passende Unterlegscheiben legt um die Schwankungen zu verringern (glaube nicht das ich ein Einzelfall bin, da schon einige MK4 User ähnliche Werte erreicht haben). Die Standardwerte sind nicht ausgesprochen schlecht aber auch nicht sehr gut, von daher würde ich es im Mittelmaß ansiedeln mit Tendenz zur Verbesserung wie man deutlich bei den ermittelten Werten sehen kann.

5. Verbeitung Internals

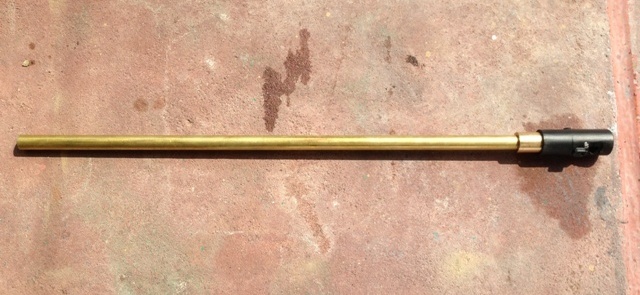

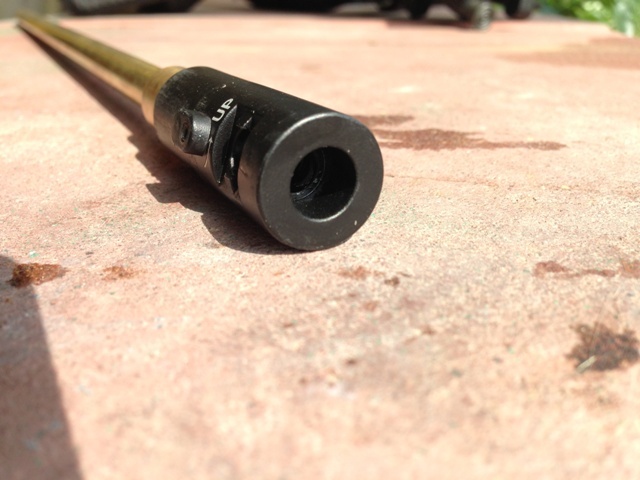

5.1 Hop-Up und Lauf

Habe mir nicht die Mühe gemacht das Hop-Up System zu zerlegen da es meiner Meinung nach kaum erwähnenswert ist, da es sich hierbei um nichts besonderes handelt. Anbei wird von jedem MK4 User empfohlen den Innenlauf und die Hop-Up Unit zu wechseln da sie für Jouleschwankungen sorgt. Allerdings muss ich dazu sagen dass das HU-System wirklich ausgesprochen präzise arbeitet und super einzustellen ist! Desweiteren ist die Präzision mit dem Standard 6.04mm Messinglauf (In Verbindung mit G&G 0,28g Bio BB’S und M150 Cylinder) auch recht gut für ein Standard Setup, und ich bin ziemlich pingelig was Präzision angeht^^ Mir ist aber aufgefallen das der Innenlauf der A&K ziemlich verschmutzt ist, wenn ihr ihn vorerst behalten wollt, empfehle ich euch diesen vorher gründlich zu reinigen was die Präzision höchstwahrscheinlich noch verbessern wird.

Nun zu noch einem wichtigen Punkt. Wie genau passt die HU-Unit in den Außenlauf bzw. Upper-Receiver? Antwort: Sehr stramm!

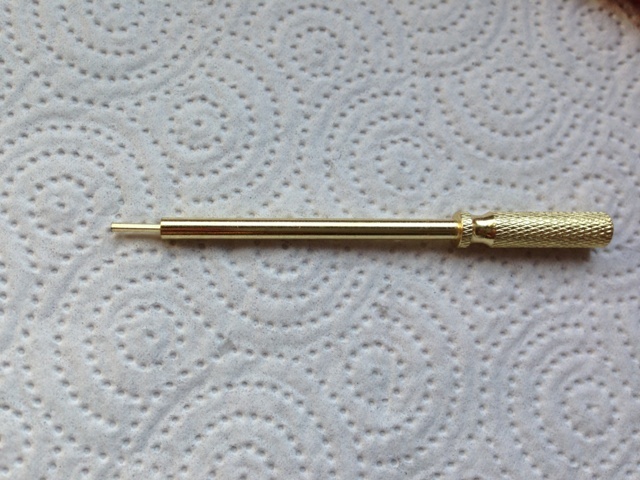

Das Hop-Up Adjustment Tool ist absolut unbrauchbar, da es schlichtweg zu groß für die kleine Madenschraube ist, wer es trotzdem verwenden will muss etwas Nacharbeit in Form von feilen leisten...

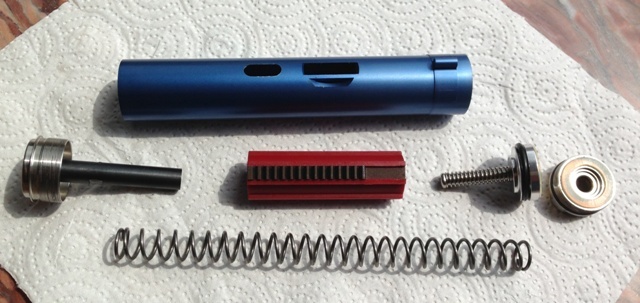

5.2 Cylinder

Nun kommen wir zu einem der Herzstücke der A&K PTW und zu einem Teil von dem man, egal ob Systema oder FCC usw., recht wenig Bilder finden kann, dem Innenleben des M150 Standard A&K Cylinder‘s.

Ich fange vorne beim Nozzle an und Arbeite mich letzten Endes zum Spring Guide Assembly durch. (Bei den gezeigten Bildern handelt es sich um die Standardschmierung, die etwas mager ausfällt)

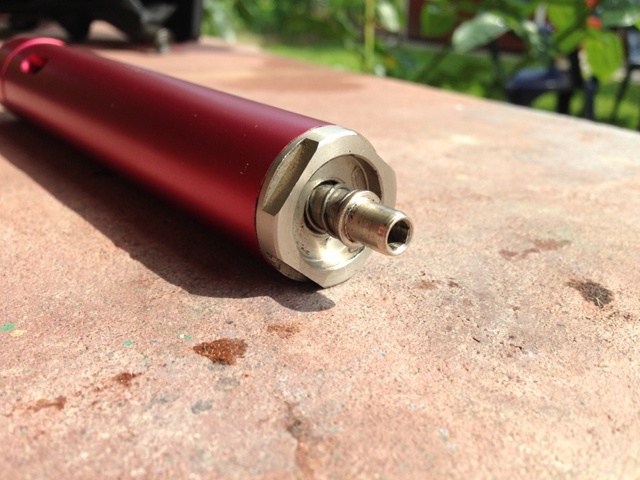

Nozzle:

Das Nozzle der A&K MK4 glänzt bereits Standardmäßig (wie die neusten Systema PTW Modelle auch) mit einem leichteren entfernen des Nozzle‘s vom Cylinderhead mittels der Aufnahme für einen Innsechskantschlüssel (4mm). Ältere Modelle bzw. Cylinder (So auch der SuperShooter) sind innen rund was das aufschrauben etwas erschwert und die Gefahr des Verkratzens oder gar Verbiegens birgt, da es sich fast immer nur mit einer Zange lösen lässt. Klarer Pluspunkt zu gunsten der A&K PTW, Daumen hoch ;)

Und schon kann ich ihn wieder abziehen, da die Dichtfläche zum O-Ring des Cylinderheads sehr grob gefertigt ist und richtige Rillen zu sehen sind. Ich kann mir nicht wirklich vorstellen das wir hier 100%ige Dichtheit gewährleistet haben. Womöglich kann man mittels Schmiergelpapier und ersetzen des O-Rings durch einen größeren die Dichtigkeit und die Gleiteigenschaften verbessern, aber die Mühe habe ich mir bisher nicht gemacht. (Anmerkung: Ich empfehle den Nozzle zu entfernen und das Gewinde mit Schraubensicherung zu versehen um ein losdrehen zu verhindern! Ist/ war ein weit verbreitetes Problem bei allgemein allen PTW Cylindern)

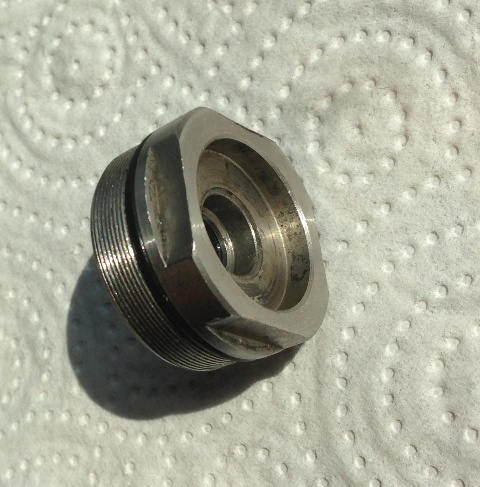

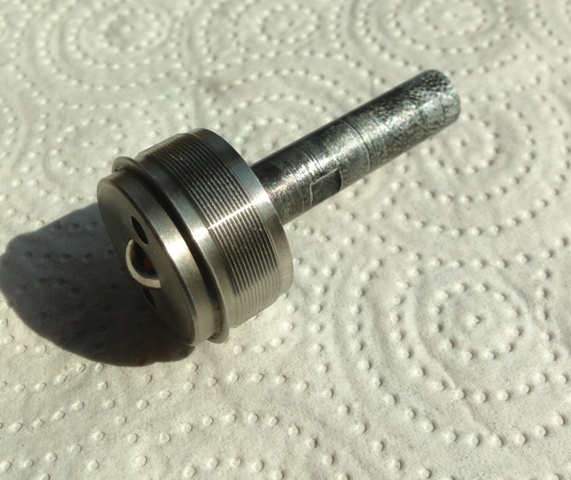

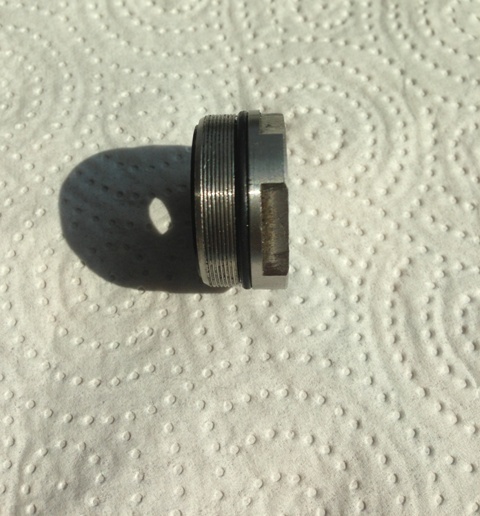

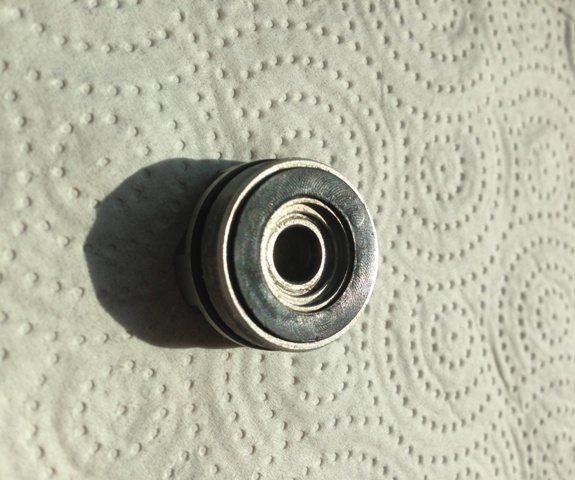

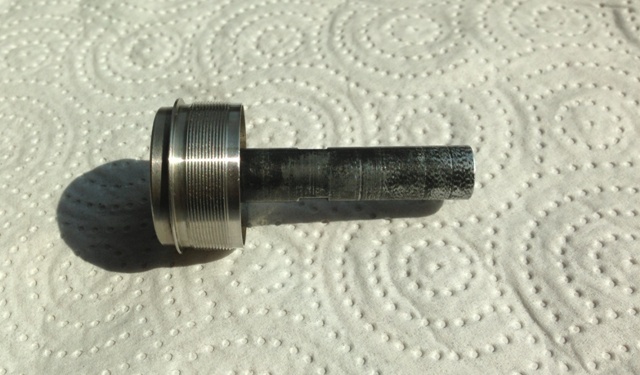

Cylinderhead:

Wie beim Nozzle sind auch hier die Oberflächen ziemlich rau und ungleichmäßig. Das Gewinde ist sauber geschnitten und Hakt nicht beim Eindrehen in den Cylinder. Der O-Ring dichtet meiner Meinung nach sehr gut ab und lässt keinen Spalt zwischen Cylinderinnenwand und dem Dichtring, würde man hier einen größeren wählen würde man ihn höchstwahrscheinlich durch die Kante des Cylinder‘s beschädigen.

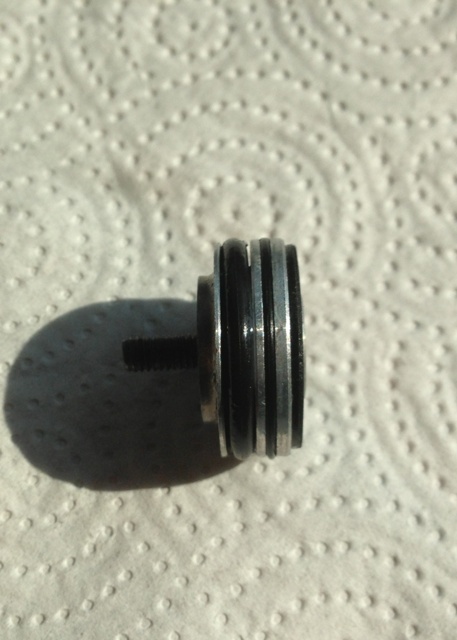

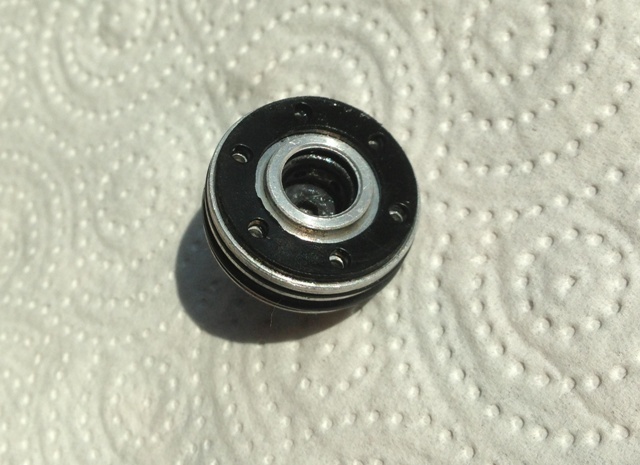

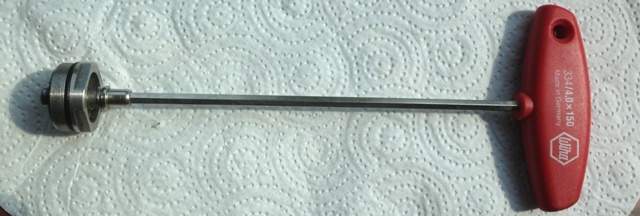

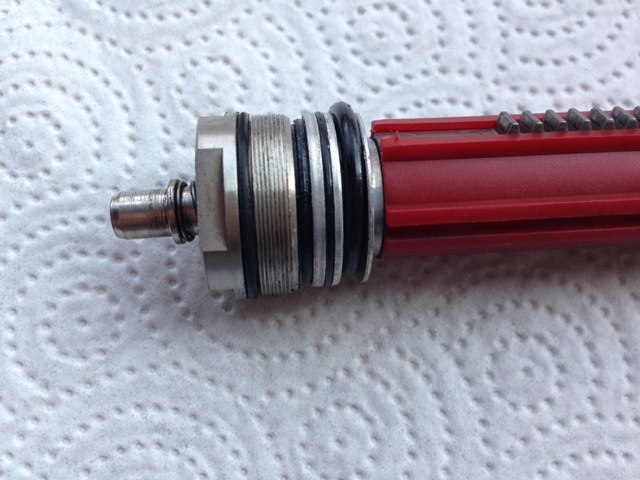

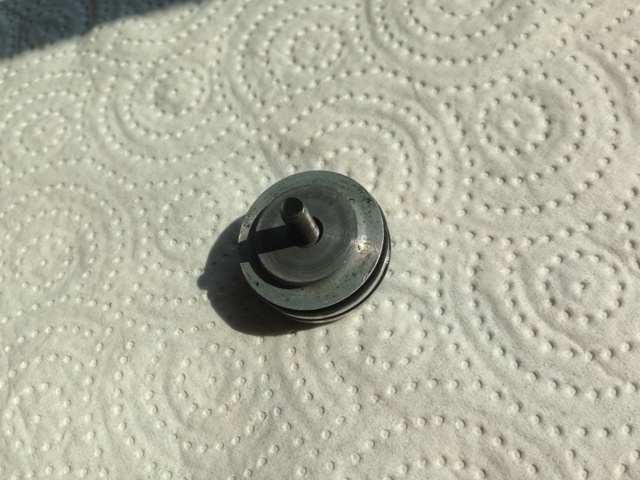

Pistonhead:

Was ich hier wirklich fantastisch finde das ZWEI O-Ringe verwendet werden! Das sieht man nicht häufig… bzw. hab ich das bei einem Pistonhead noch nie gesehen^^ Aber auch hier, Oberflächen ungleichmäßig und rau.

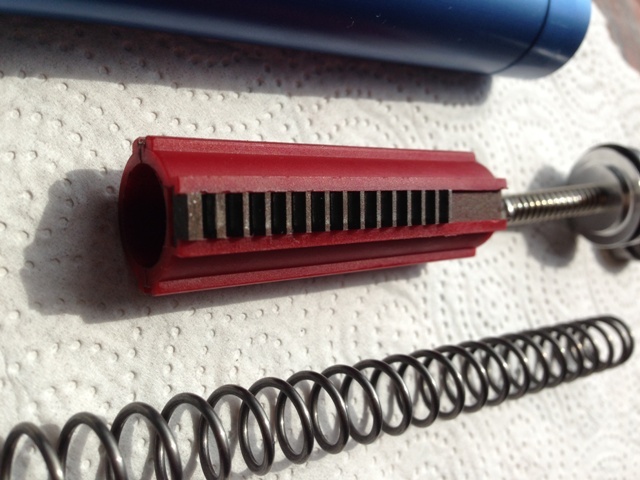

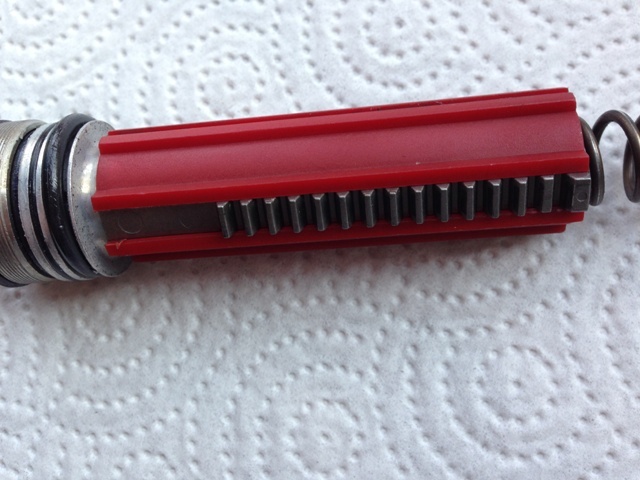

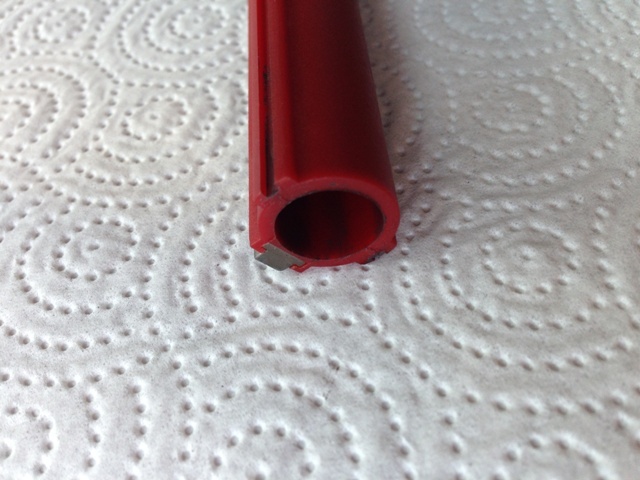

Piston:

Das verwendete Kunststoff als auch die Zahnreihe machen einen sehr stabilen Eindruck und sollten das auch sein, da wie schon öfters genannt, eine M150 Feder verbaut ist. Abnutzungen nach geschätzten 500 Schuss konnte ich keine feststellen bis auf leichte Gebrauchsspuren.

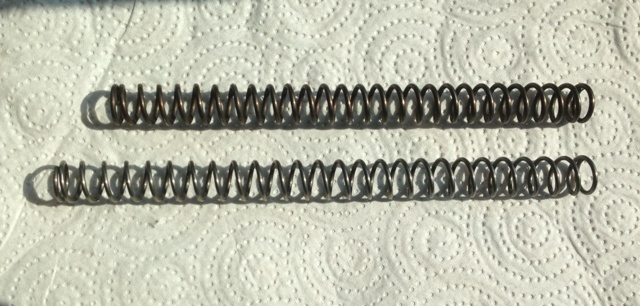

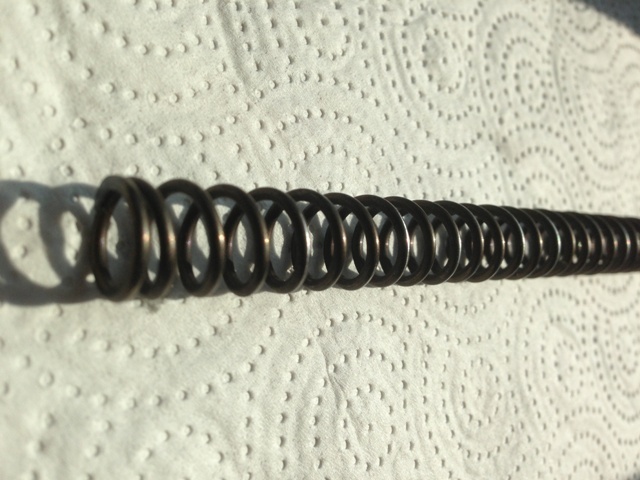

Feder:

Die Feder war nicht verbogen als ich sie entnahm und sie macht nicht den Eindruck als hätte sie das Verlangen bald zu brechen ;) Der Durchmesser des Drahtes ist Vergleichsweise Dick zu normalen AEG- oder der SuperShooter M130 Feder. WICHTIG! Da die SuperShooter Feder und andere, länger als die A&K Feder ist, passt diese NICHT in den A&K Cylinder. Ein Besitzer hat dies ausprobier, Folge, gerissene Zahnreihe am Piston!

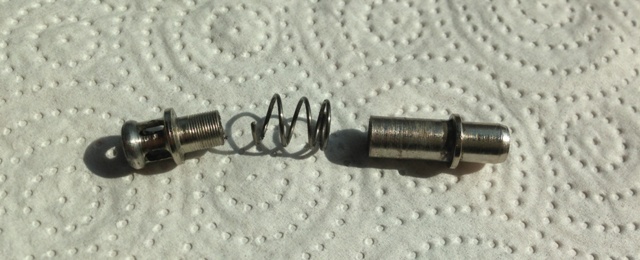

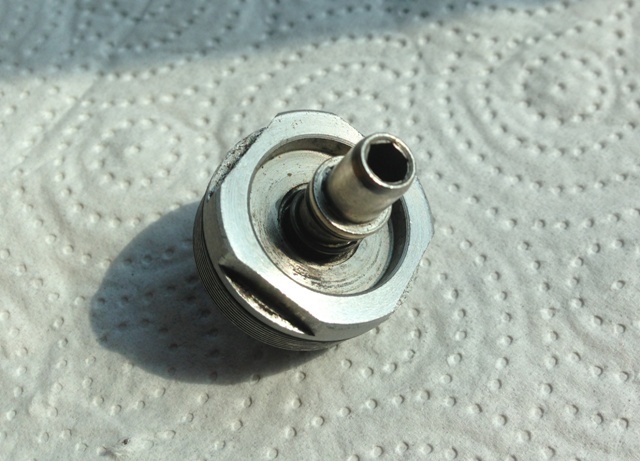

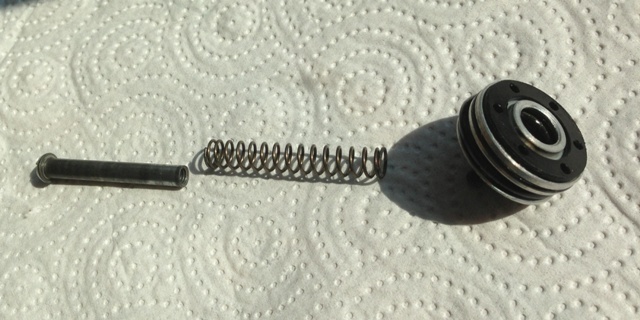

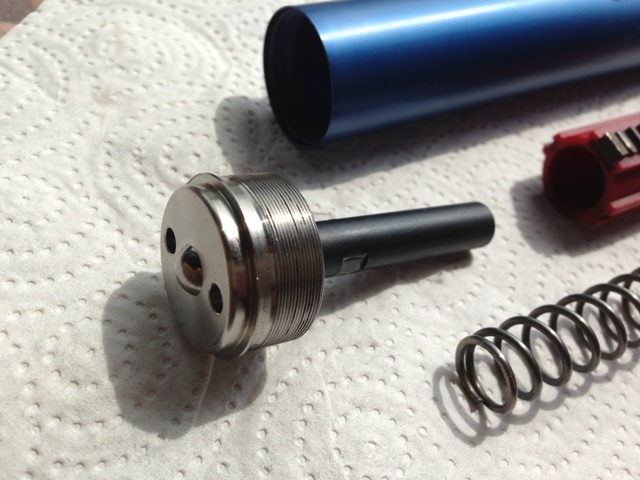

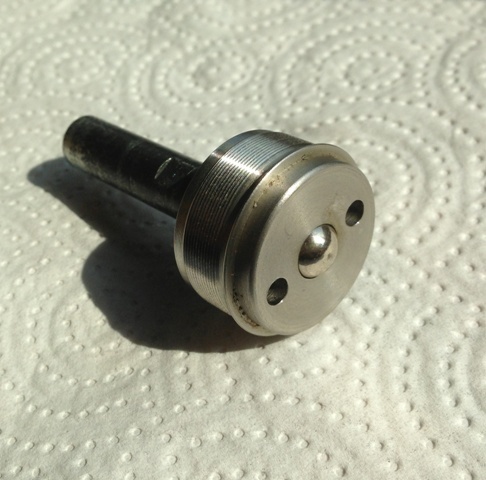

Spring Guide Assembly:

Nun kommen wir zum gefährlichen Teil des Cylinder‘s! Gefährlich fragt ihr euch?! JA, da man hier leider das Risiko hat, dass das Assembly einem irgendwann mal um die Ohren fliegen kann. Denn das Gewinde vom Cylinder zur Kappe hält leider so gut wie gar nicht, und hierbei handelt es sich nicht um einen Einzelfall. Andere Besitzer der MK4 haben sich ebenfalls um schlechten Halt des Spring Guide Assembly‘s beschwert und diese sogar schon davon fliegen sehen. Also ganz klar, entweder den Cylinder tauschen oder mit Schraubensicherung versuchen zu fixieren. Softairstore Schwalm Eder ist das Problem mit den A&K Cylindern bekannt (jetzt plauder ich etwas aus dem Nähkästchen :D) und zieht in Betracht die Nachfolgenden Modelle wahlweise mit anderen Cylindern zu verkaufen, welche es genau sein werden ist allerdings noch unbekannt.  Zitat: „… wir planen andere Cylinder im Bundle mit dazu zu geben, da wir Sie vom Waffengesetz her nur mit dem Original ausliefern dürfen. Das wird den Preis aber um etwa 60,- erhöhen weshalb die Überlegung ist es optional anzubieten“ EDIT: Ein User der die A&K ebenfalls besitzt berichtete mir das er dasselbe Problem beim Cylinderhead hatte und nicht beim Springguide, also kann es folglich an beiden Stellen des Cylinder's vorkommen.

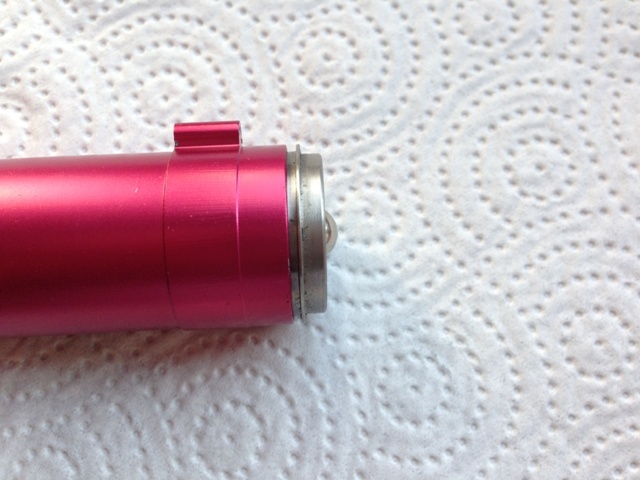

Cylinder:

Der Cylinder an sich hat nichts außergewöhnliches an sich. Finish ist schön gleichmäßig, Öffnung für das Sectorgear ist präzise gefertigt und die Oberflächengüte im inneren ist sehr gut!

5.3 Elektronik

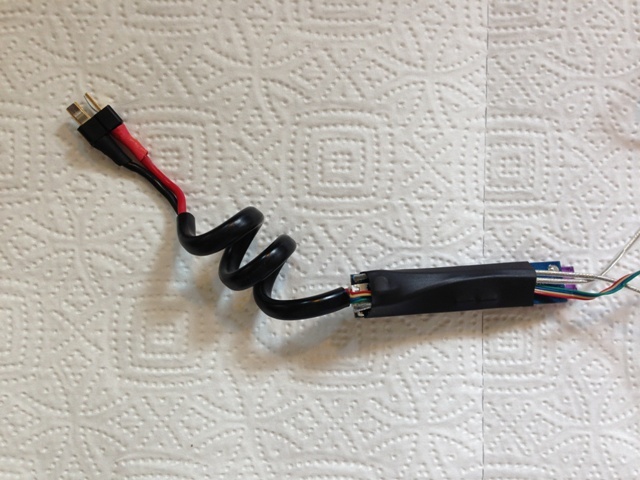

Das erste was ich persönlich verändert habe ist den standardmäßigen ‚Tamyia Stecker Groß‘  zu einem T-Plug bzw. Dean Connector um zulöten. Da alle meine Akkus und Waffen ausschließlich mit T-Plug’s betrieben werde. Vorteile sind mittlerweile kein Geheimnis mehr im AS-Bereich. Höherer Stromfluss möglich, langlebiger, einfacherer Akkuwechsel, keine Wackelkontakte durch die größeren Kontaktflächen, kompakter. Das Mosfet an sich ist recht lang und durch das ziemlich dicke spiralförmige Telefonkabel ist somit kein Platz für einen Akku im Inneren der Stock-Tube vorhanden. Die Platine ist lediglich mit einem Schrumpfschlauch gegen äußere Einflüsse geschützt. Andere Mosfet’s sind meistens mit einer stabilen Metallhülle geschützt die zudem die Platine kühlen soll.

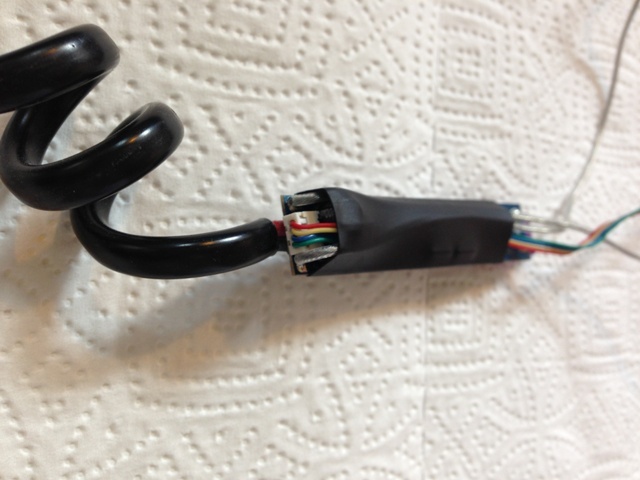

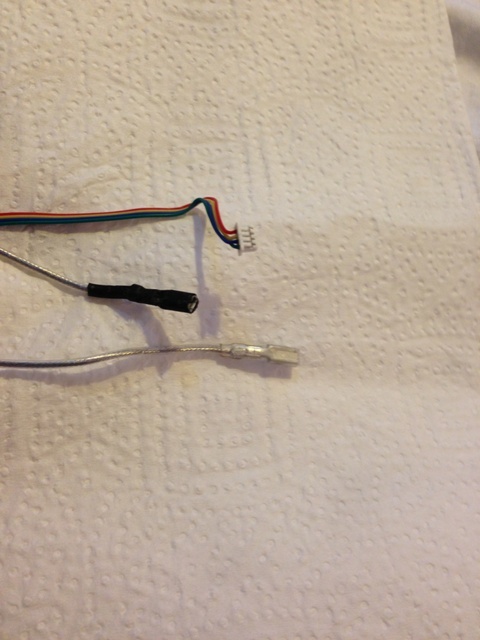

Die Datenkabel zur ECU hin sind alle recht stabil und können auch mal ein bisschen grober angefasst werden. An der ECU an sich ist mir nichts besonderes aufgefallen, nicht im Negativen als auch im Positivem Sinne. Das Triggergefühl lässt sich etwas mit einer ASCU V2 vergleichen, nur lässt sich der Abzug durch die härtere Feder etwas schwerer drücken. Die Sensoren arbeiten super präzise und das Sectorgear bleibt immer an exakt derselben Stelle stehen.

Von der Mosfetplatine gehen zwei Silberkabel im Querschnitt von gemessenen 1,82mm zum Motor. A&K hat die Kabel allerdings nicht wie bei den anderen PTW Modellen angelötet, sondern mit normalen Kabelschuhen befestigt wie man es bei den meisten AEG’s gewohnt ist. Ist hilfreich wenn man schnell den Motor tauschen will oder muss. Allerdings hat man den gewohnten Nachteil dass diese gerne mal brechen und dadurch ein Wackelkontakt entsteht oder überhaupt kein Strom mehr fließen kann. Wenn man das Mosfet austauschen möchte müssen die Kabelschuhe gerade gebogen werden da sie sonst nicht durch die Kleine Öffnung am Lower-Receiver passen… Selbst durch vorsichtiges und gefühlvolles zurückbiegen sind mir beide auf Anhieb gebrochen, hab sie anschließend sofort abgeschnitten.

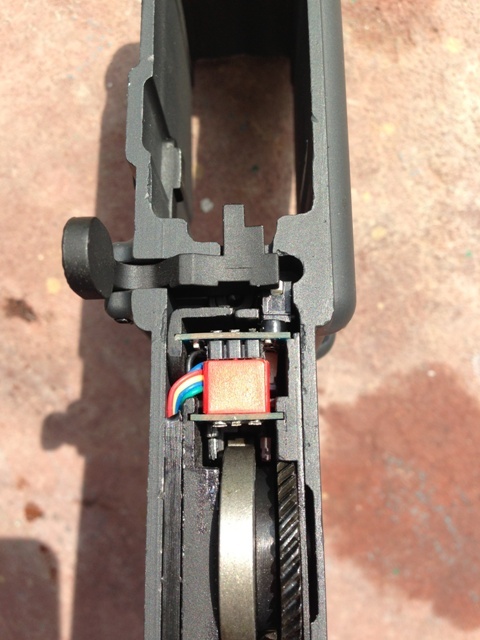

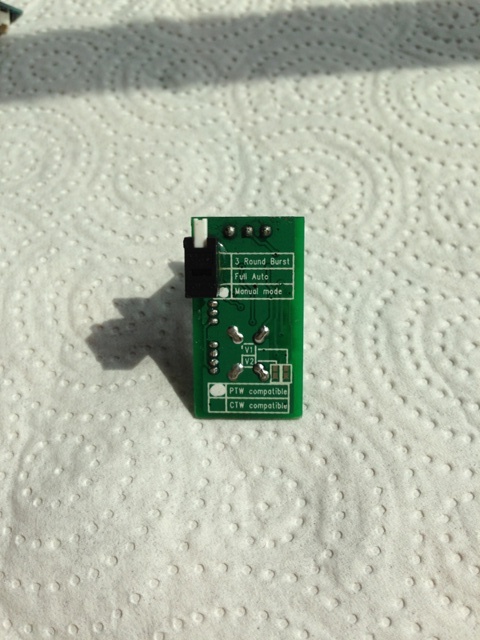

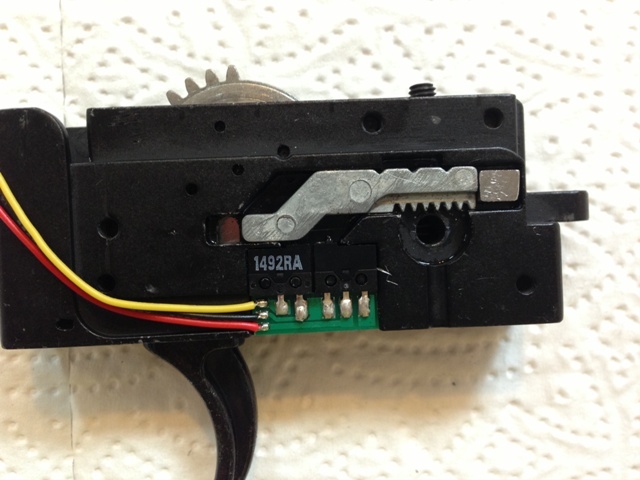

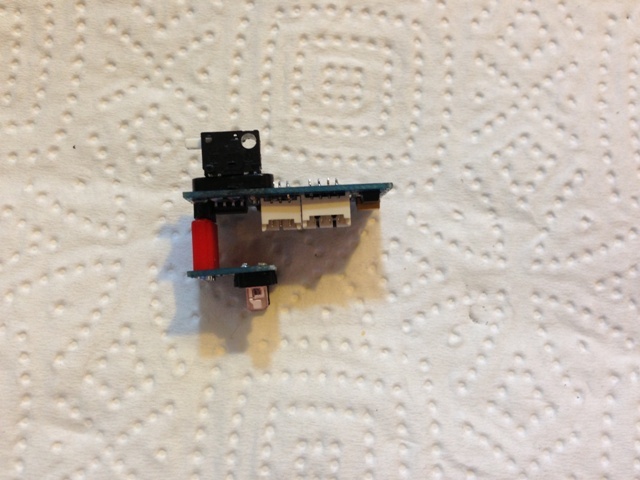

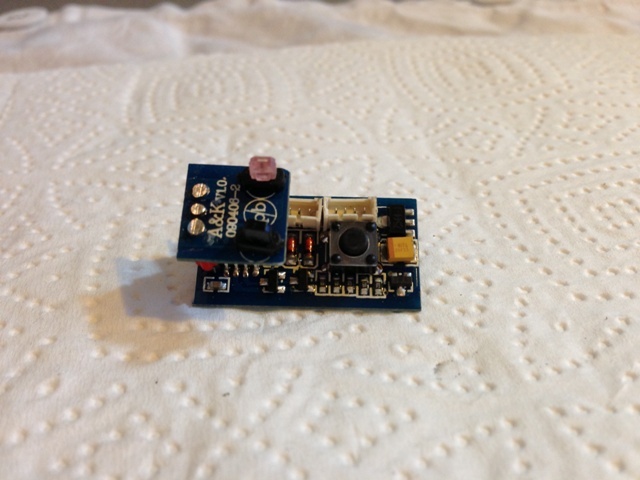

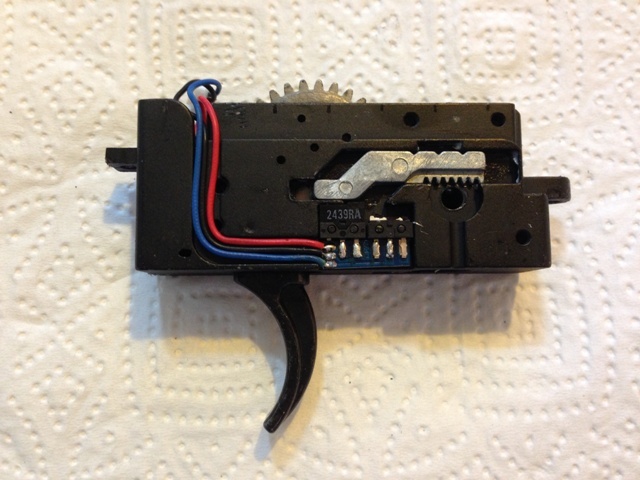

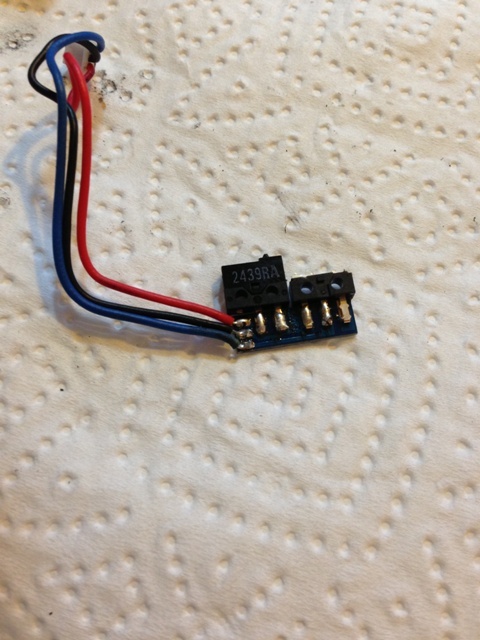

Das Selector Switch Board funktioniert auch sehr gut und wurde wie man sieht ‚bearbeitet‘ um nur ein Einzelfeuer zu ermöglichen.

Aber im Allgemeinen leistet die A&K Elektronik ihren Dienst sehr gut wobei schon einige Besitzer Ausfälle in Kombination mit LiPo’s hatten. Das kann ich persönlich nicht bestätigen, hatte keinerlei Probleme mit meinem 11,1V 1000mah 20C Akku. Womöglich wurden Akkus mit zu hoher Spannung oder C Wert gewählt wodurch das Mosfet beschädigt wurde.

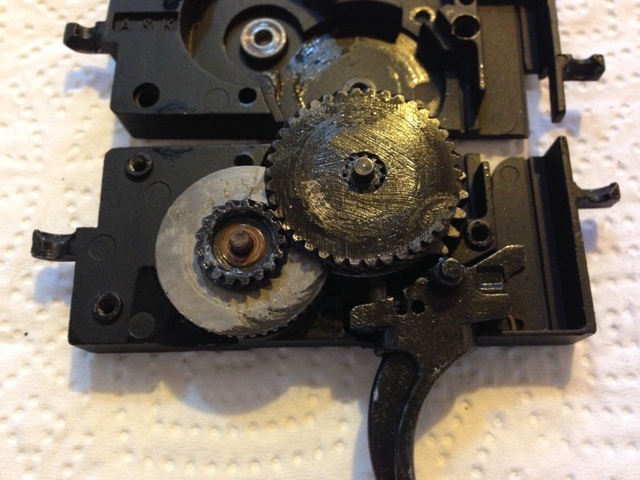

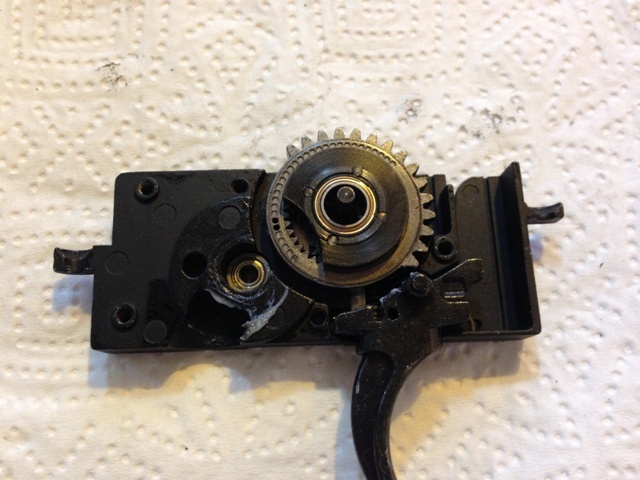

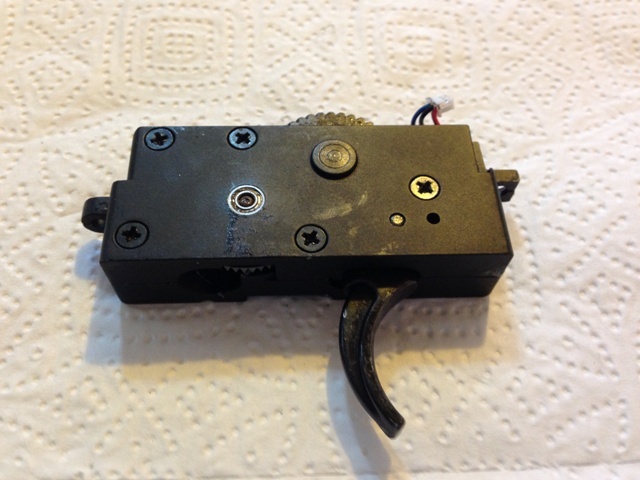

5.4 Gearbox

Alle Bilder der Gearbox wurden DIREKT nach dem Öffnen geschossen!

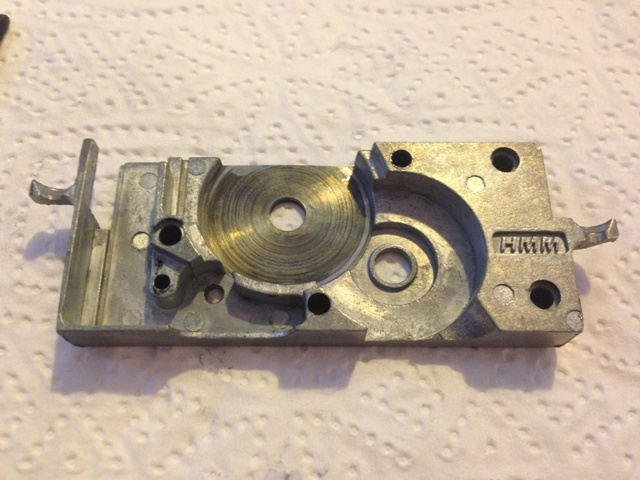

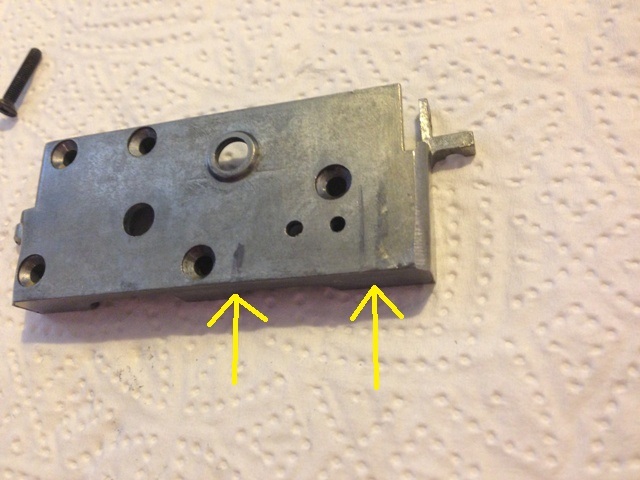

Ein eklatantes Detail vorweg, die Gearbox ist nicht CNC gefräst wie es des Öfteren zu lesen ist. Es kann sein das die Außenseite nachbearbeitet wurde, aber das Innere zeigt noch sehr deutlich in Form von runden Kreisen die Gussrückstände zudem sind die Kanten sehr rund und nicht wie beim Fräsen üblich Scharfkantig.

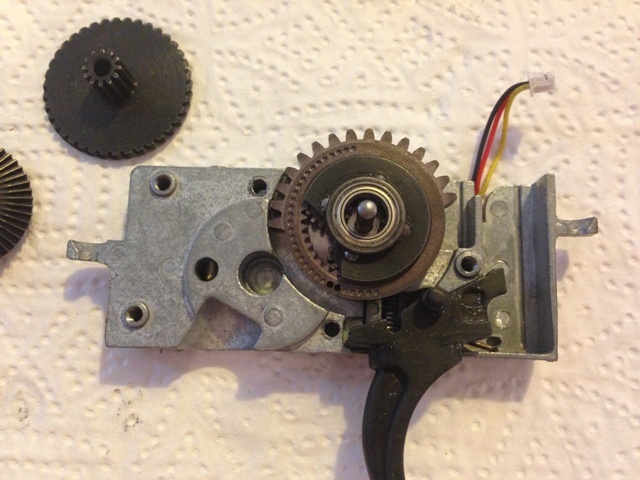

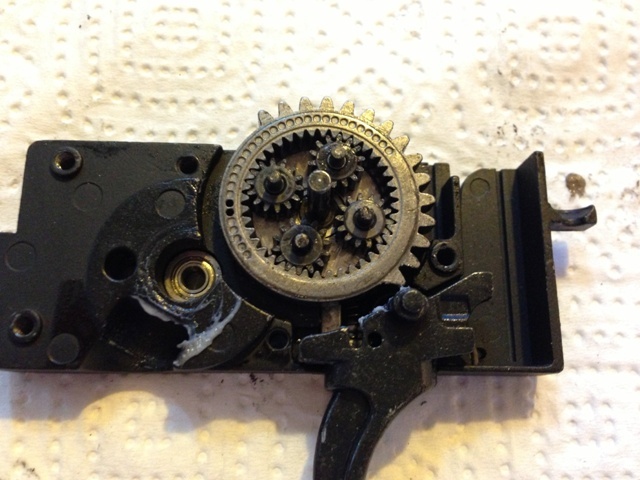

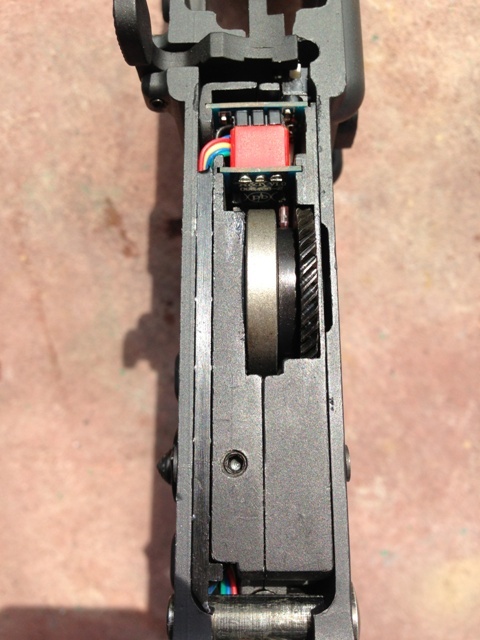

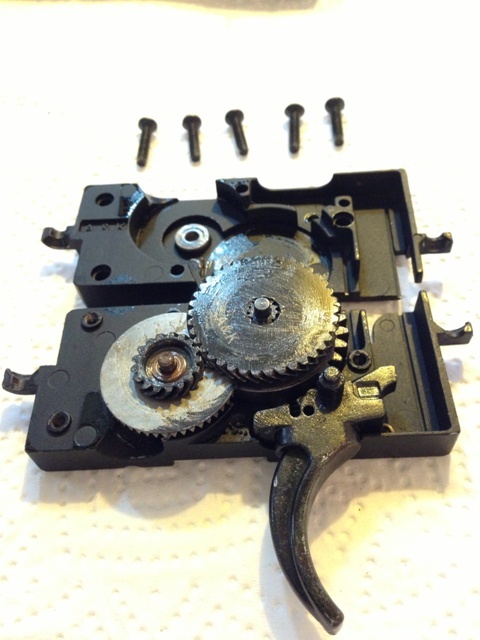

Von außen macht die Gearbox einen wunderbaren Eindruck und lässt einiges hoffen ;) Nach dem ich die eine Hälfte der GB-Shell entfernt habe viel mir sofort das Fett auf, das für  PTW Verhältnisse vielleicht etwas zu viel ist, aber wenigstens ‚schwimmen‘ die Zahnräder nicht im Fett :P

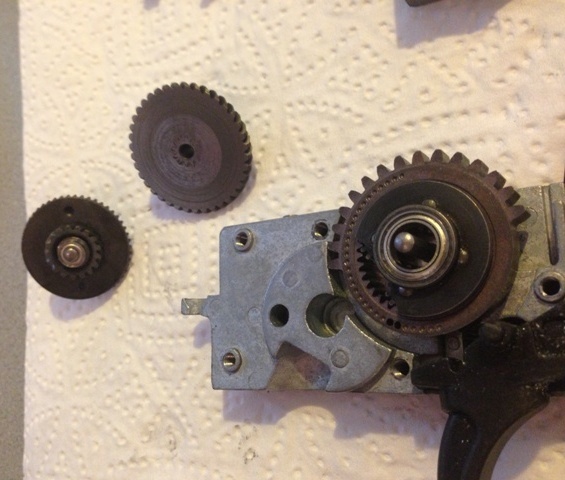

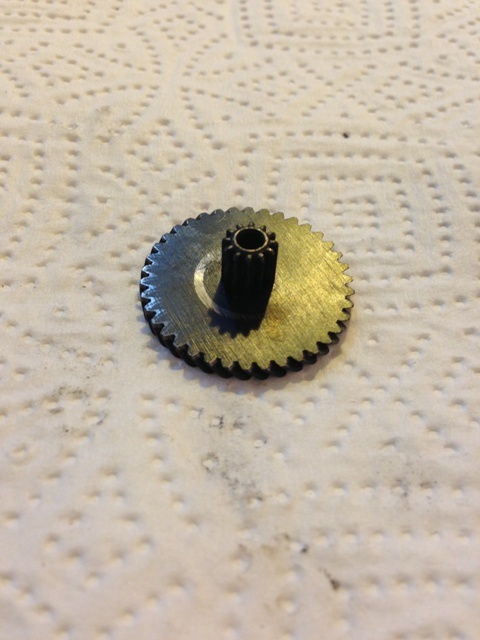

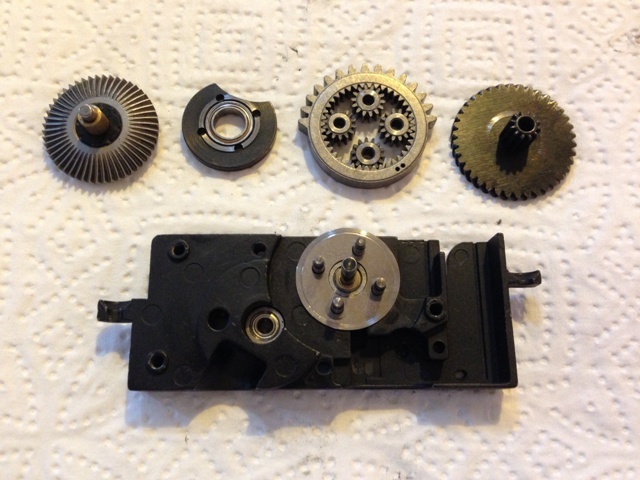

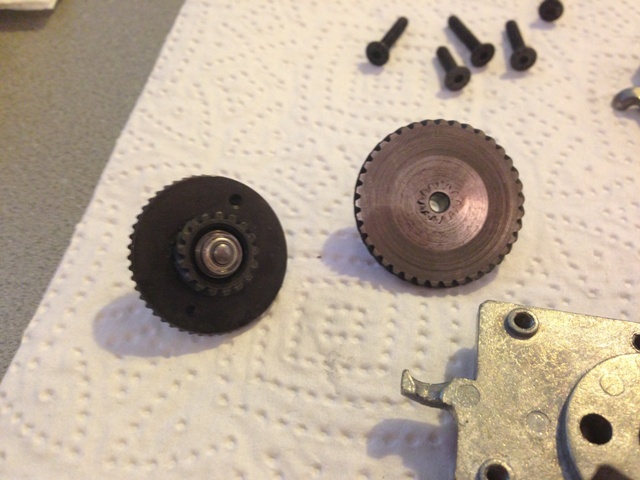

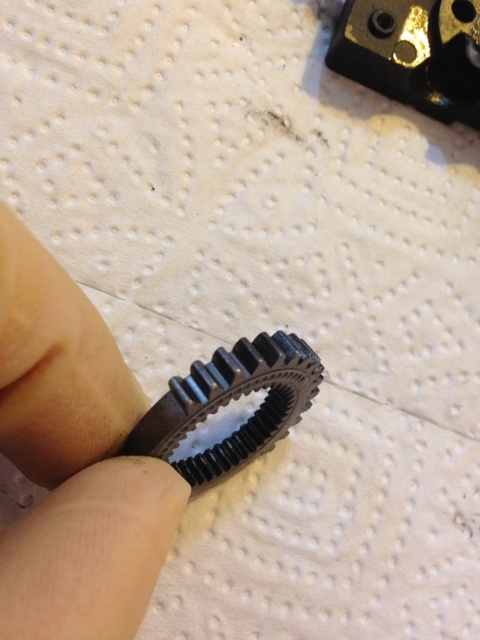

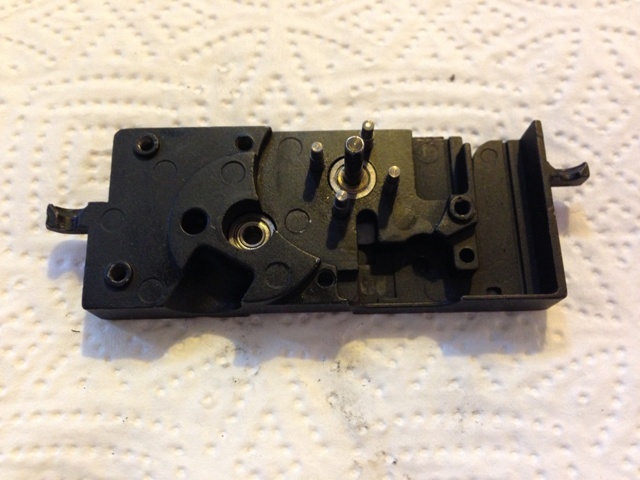

So und nun alle Zahnräder nach und nach entfernt und vom Fett befreit um ein genaueres Auge darauf werfen zu können.

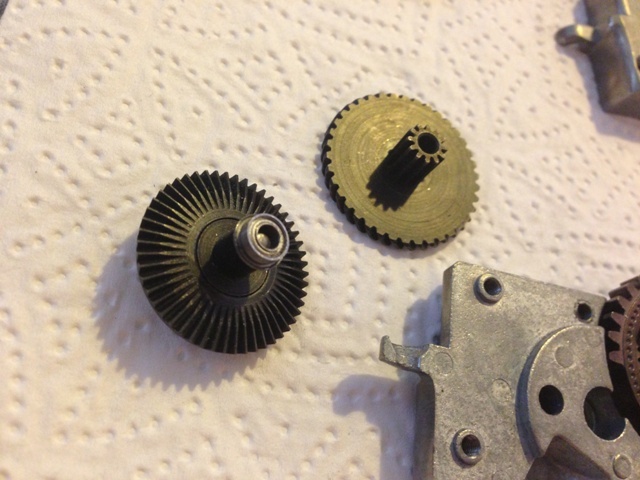

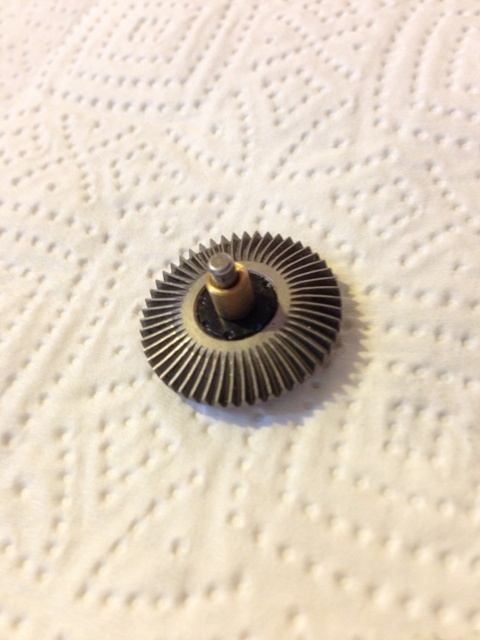

Das Beavelgear sieht aus wie neu und zeigt in keinster Weise Beschädigungen oder auffällige Merkmale und scheint ausgesprochen stabil zu sein! Mir ist allerdings aufgefallen das die Zähne alle eine leicht gebogene Form aufweißen, so auch das Piniongear des Motors. Die Zähne verlaufen also nicht gerade wie bei anderen PTW Beavelgear’s. Könnte beim Tauschen des Motors oder durch ersetzen des Piniongear‘s Probleme geben. Zum Beispiel schnellerer Verschleiß der beiden Zahnräder, kein sauberes Schussgeräusch möglich, Hitzeentwicklung des Motors - da der Wiederstand höher ist, größerer Verbrauch der Kohlen. Anbei können keine FCC-Gear‘s in die Gearbox eingesetzt werden da diese nicht passen (Hat ein anderer User der MK4 bereits getestet, nicht kompatibel)

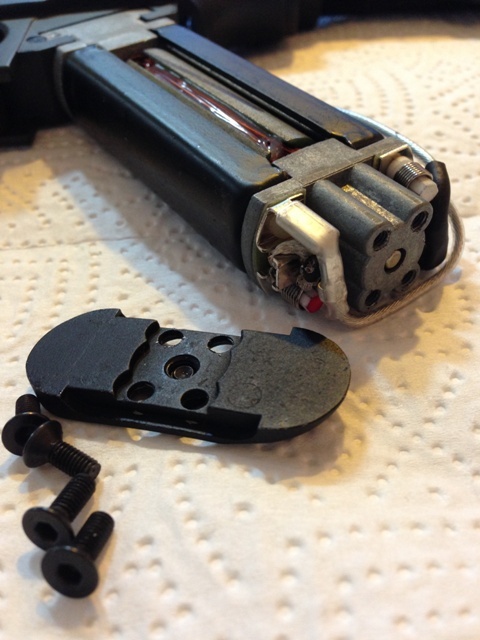

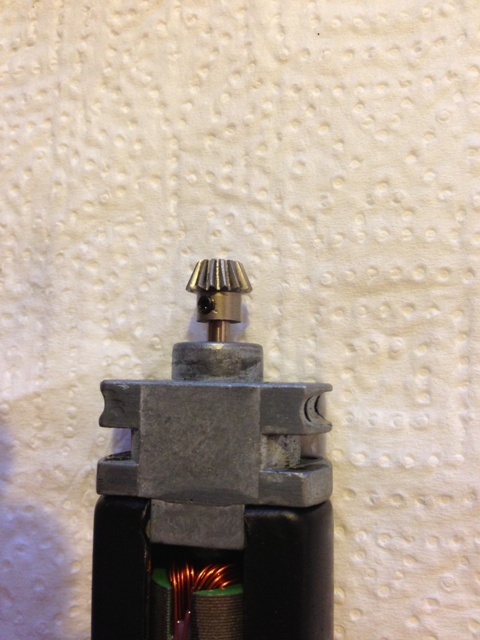

5.5 Motor

Der Motor hat recht wenig Power und zieht nicht so schnell an wie ein normaler Systema Motor. Bei dem M150 Cylinder merkt man schon das er sich ein wenig schwer tut, aber schnelles triggern ist überhaupt kein Problem! Das Piniongear ist, wie die anderen in der Gearbox, verdammt stabil. Die Motorachse hat nach oben und unten überhaupt kein Spiel. Das Piniongear wurde auf die Höhe von 15,8mm eingestellt und das Schussgeräusch ist mit dieser Höhe auch ganz in Ordnung, ginge aber besser (kann aber auch sein das es an der Gearbox liegt).

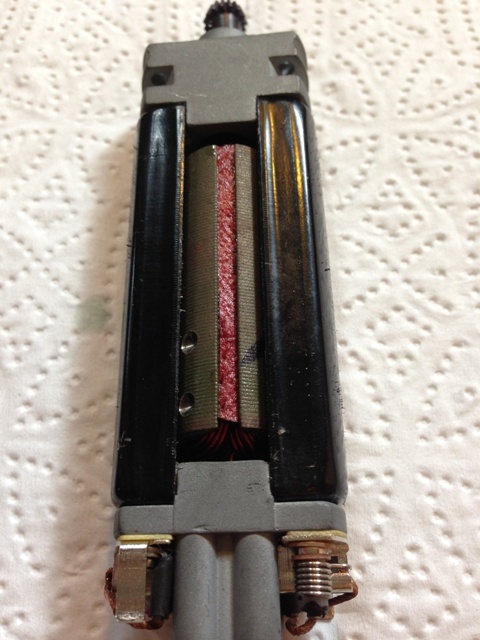

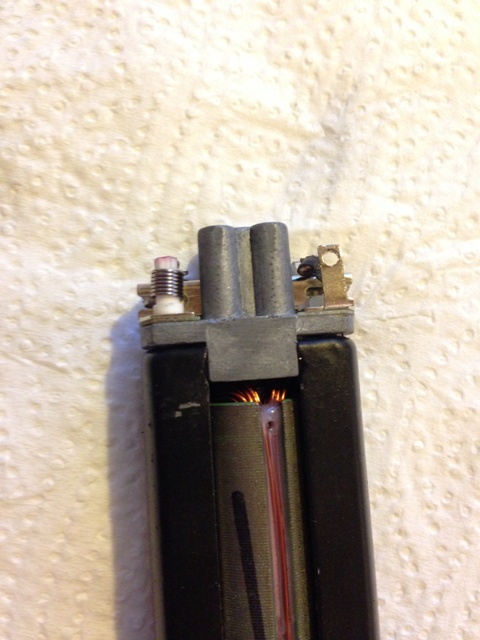

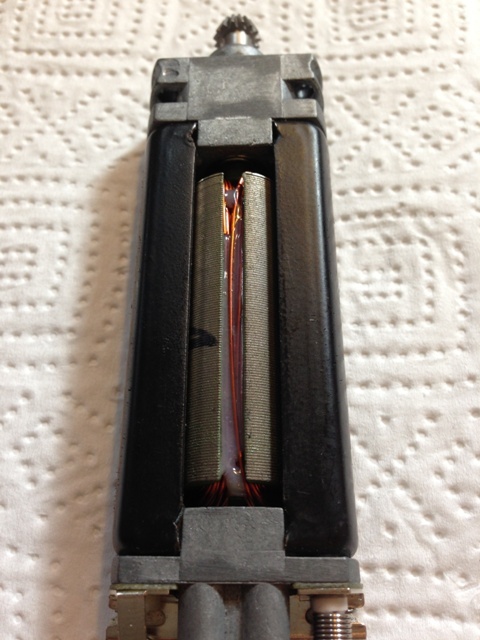

Die Wicklungen um den Anker wurden ungleichmäßig isoliert und sind nur stellenweise geschützt:

-

-

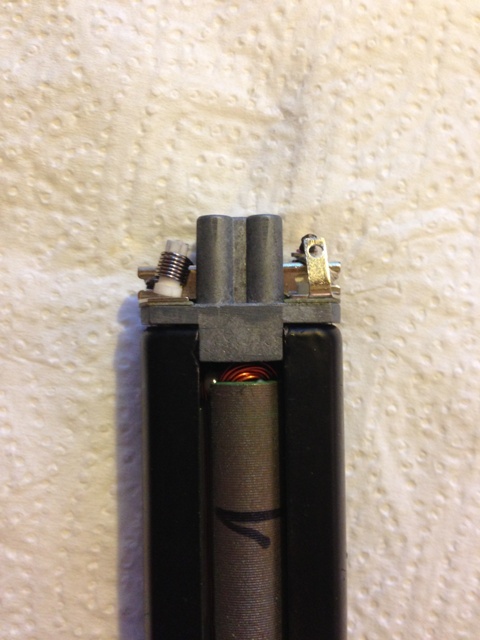

Der aus Keramik bestehende Pin der die Andruckfeder führt war gebrochen. Ist mir zu erst garnicht aufgefallen, aber nachdem ich den A&K Motor mit dem FCC verglich viel mir die Schieflage auf. Also hab ich ihn zwangsweise festgeklebt. Eigenverschulden kann ich zwar nicht 100%ig ausschließen, jedoch hab ich lediglich den Pistolgrip entfernt und anschließend sofort die Bilder die ihr seht geschossen, runtergefallen ist die mir nicht oder desgleichen. Ist zwar kein elementares Bauteil aber trotzdem sehr ärgerlich! EDIT: Ein anderer Besitzer der MK4 berichtete mir das bei ihm ebenfalls der Keramikpin ohne Selbstverschulden gebrochen war. Also hier ebenfalls Kein Einzelfall und sehr wahrscheinlich auch kein Selbstverschulden meiner Seits.

1. Kompatibilitätstest

6.1 FCC HU + EDGI 6.01 Lauf

Beide Teile passen perfekt in die A&K und sitzen nicht so stramm wie das Original Hop-Up. Jedoch hat der EDGI Lauf sehr viel Spiel im Außenlauf. ABER! EDGI hat mitgedacht und eine Nut etwa 1cm vor Laufende angebracht. Dort kann ein O-Ring eingesetzt werden und der Lauf sitzt wirklich absolut perfekt ohne Spiel und 100% zentrisch im Außenlauf! Desweiteren hat Fine-Arms echt super Arbeit geleistet beim Montieren des FCC-HU’s und dem Innenlauf. Lässt sich super einstellen und der Lauf wurde sehr gründlich gereinigt. Präzision ist fantastisch, wie an der Schnur gezogen. Wie gesagt ich bin sehr pingelig was Präzision angeht ;)

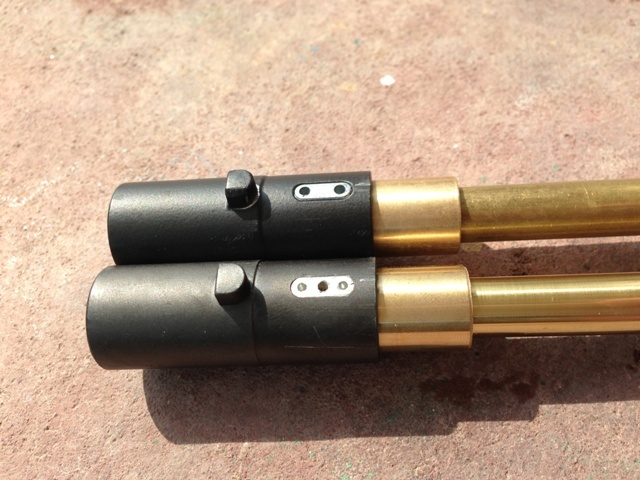

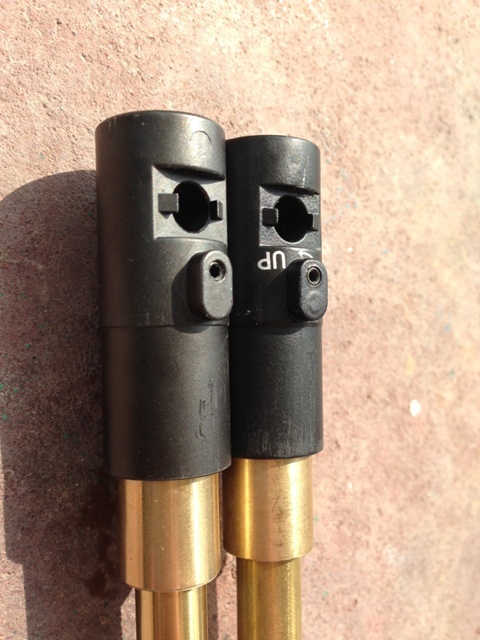

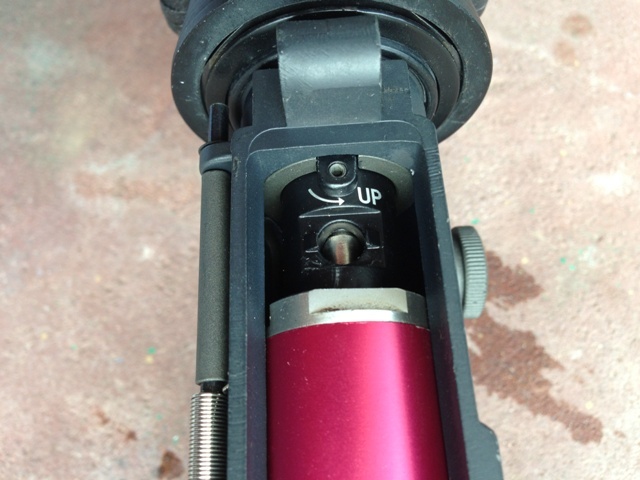

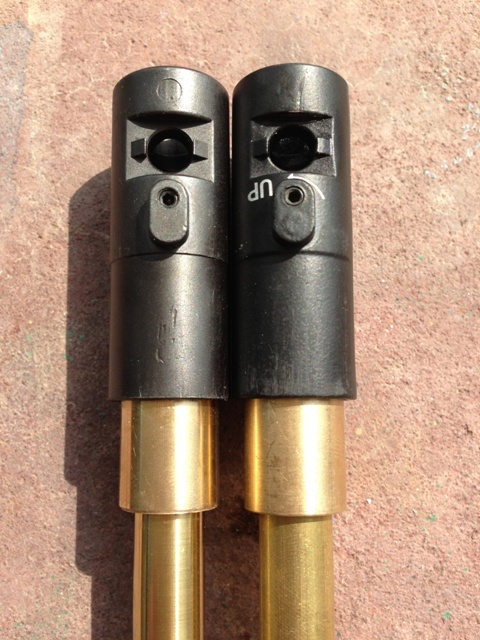

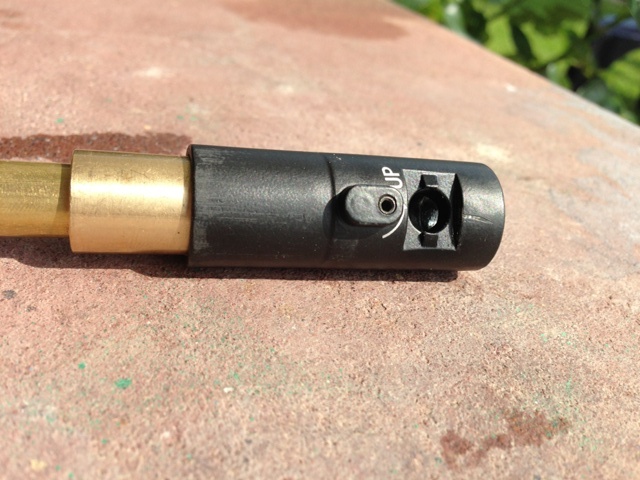

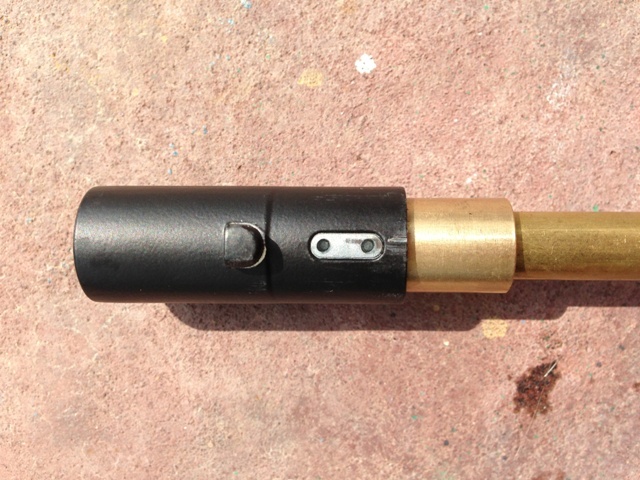

Das A&K Hop-Up ist immer das rechte (klar an dem UP mit Pfeil erkennbar) bzw. das obere von beiden:

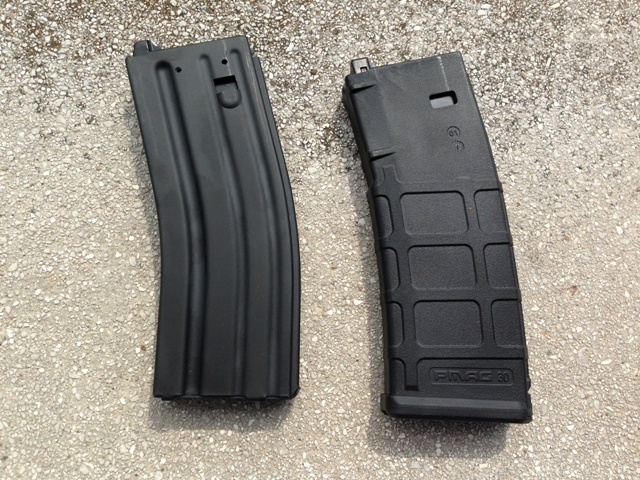

6.2 Magpul Magazin

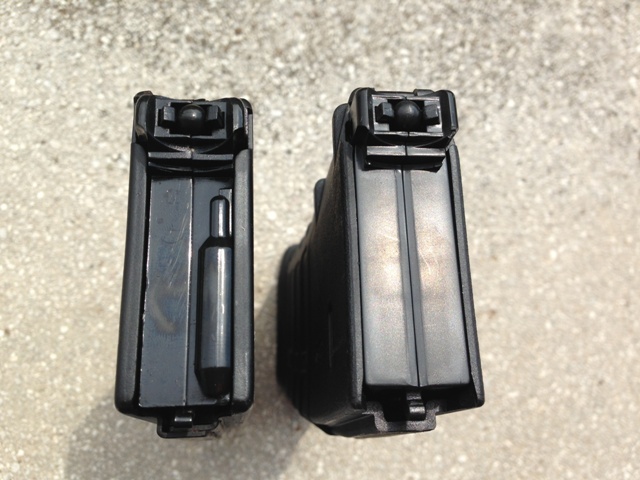

Das aus Kunststoff bestehende Magpul PMAG Magazin für PTW Modelle passte bei mir wirklich super in den Magazinschacht. Hatte kaum Spiel, fällt nach betätigen des Mag-Release-Button’s selbstständig heraus, feddet mit beiden Hop-Up’s 100%ig und der Follower geht keinesfalls verloren da er nicht heraussteht nach dem letzten Schuss. Ein anderer MK4 User äußerte jedoch das es bei ihm nicht passte und er die kleine Aussparung  in dem der Mag-Catch einhakt etwas größer feilen müsste damit es hält. An sich haben wir hier Magpulqualität also nichts zu bemängeln ;)

6.3 SuperShooter Cylinder

Der läuft und läuft und läuft mehr kann ich dazu nicht sagen :D

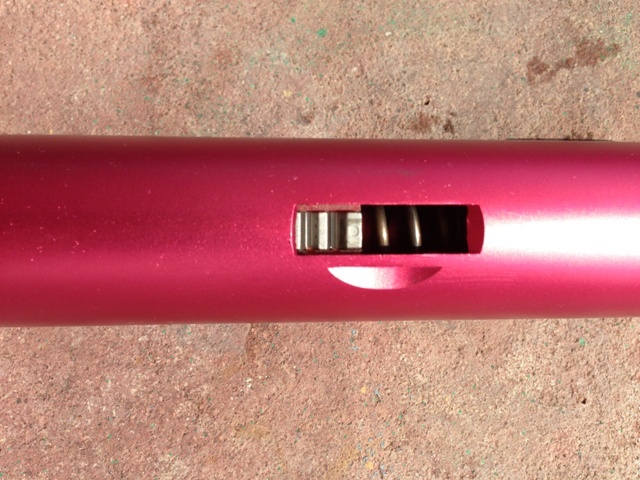

Ne quatsch natürlich kann ich ein paar Worte dazu verlieren ;) Er passt Anstandslos in den Upper wie der A&K Cylinder, feedet auch super (Nozzle hat eine leicht andere Form) und dichtet super zum Hop-Up ab. Allerdings kann man ihn, wie beim Chronen bereits gesehen, mit ein paar Modifikationen dichter und Leistungsstärker machen ;) Wenn ihr dazu genaueres wissen wollt schreibt mich bitte an. Die Verarbeitung ist allgemein wirklich super. Oberflächen sind glatt und nicht wie bei dem A&K Cylinder rau und mit Rillen versehen. Aber auch hier würde ich den Nozzle nachträglich festkleben um auf Nummer sicher zu gehen. Anbei kann man durch eine kleine Madenschraube in dem Springguide Röhrchen die Spannung der Kugel  zur Stock Tube Cap verändern, die Madenschraube hat sich bei mir nach einer Weile gelöst und die Spannung war gleich Null, also hier bitte auch einen Tropfen Schraubensicherung verwenden. Desweiteren hat der O-Ring des Postonheads einen umlaufenden Grat der die Dichtigkeit verschlechtern kann, daher meine Empfehlung diesen zu tauschen. (Es handelt sich um ein Ersatzteilcylinder, daher fehlt leider das Nozzle...)

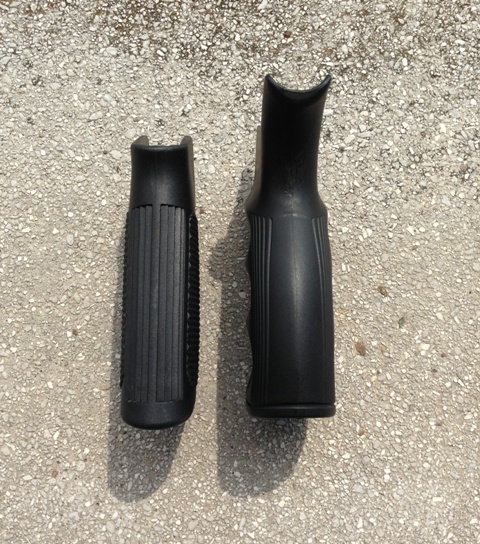

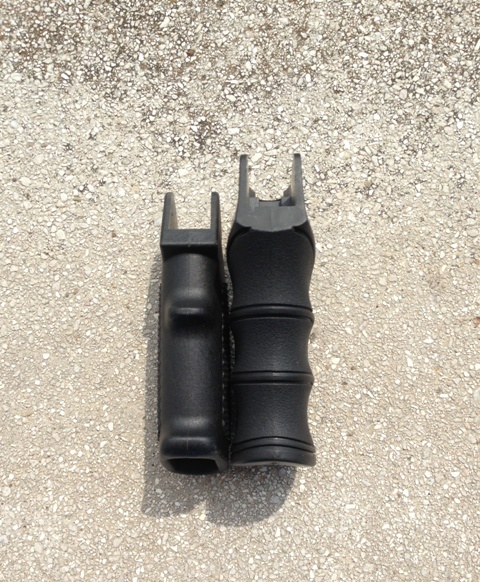

6.4 King Arms G27 Grip

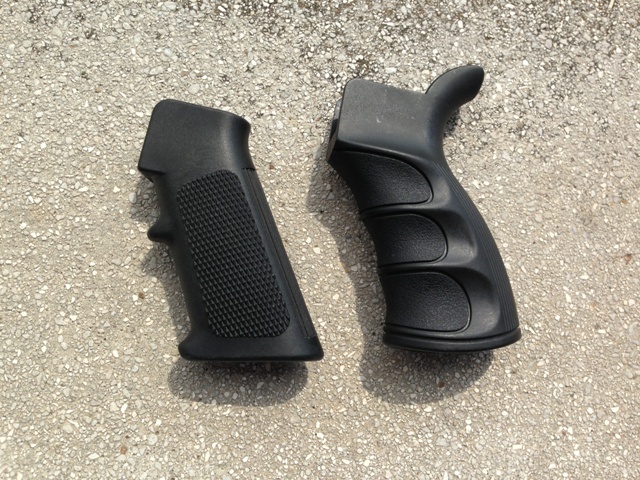

Die Verarbeitung ist wie von King Arms gewohnt ausgezeichnet, kein Grat oder Ungleichmäßigkeiten. Er sitzt auch wie eine eins am Body der MK4. Das Problem das der Anker an der Innenseite des Grips schabt haben wir hier beim A&K Motor als auch beim FCC 2.5 Motor NICHT! Das könnte einige Nutzer freuen da der FCC 2.5 etwas dicker ist als die anderen PTW Motoren und deshalb öfters der Griff getauscht werden muss. Hier hätten wir also eine Option für den FCC 2.5 Motor ;)

6.5 ETINY Mosfet + ECU

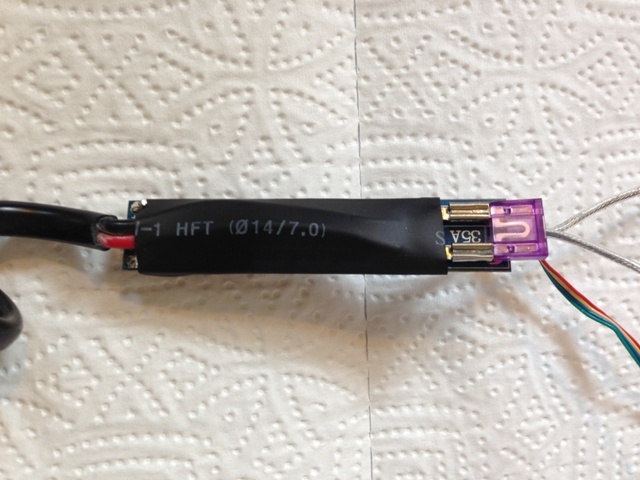

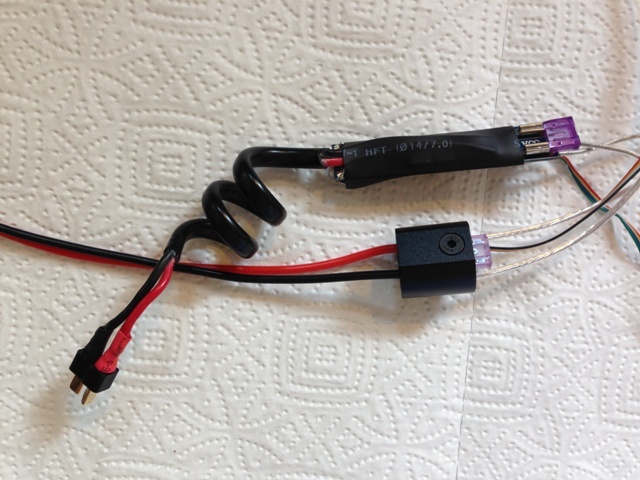

Wer dem Standardmosfet nicht vertraut, einem aber das FCC Mosfet plus ECU zu teuer ist kann ohne Probleme zu dem ETINY Mosfet greifen, denn es passt nach kleiner Bearbeitung perfekt in die Aussparungen der Gearbox und die beiden Sensoren arbeiten super präzise. Man muss die auf dem folgenden Bild (Gelber Kreis) markierte Nase durch z.B. eine kleine Feile entfernen da diese sonst an dem Gehäuse der Gearbox anschlägt.

Der Querschnitt der Silberkabel beträgt hier 2,32mm wobei A&K wie bereits erwähnt nur 1,82mm hat, also hätten wir bei der ETINY einen größeren Stromfluss.

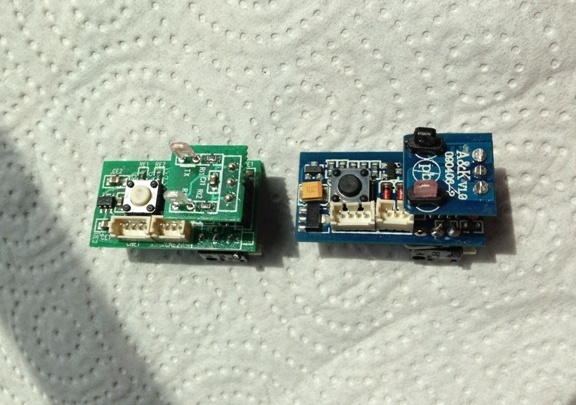

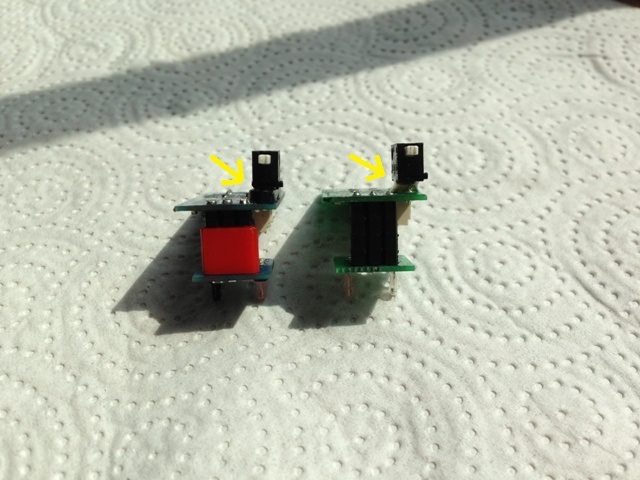

Die ECU sieht rein optisch etwas schöner und besser gelötet aus als die A&K Platine. Allerdings muss ich einen Punkt bei der ETINY abziehen. Denn der kleine Schalter der durch den Bolt-Ctach betätigt wird  quasi ‚frei‘ steht.

A&K hat zwischen die drei Kontakte eine Ovale Kunststoffscheibe gelegt um es stabiler und sicherer zu machen (Systema und FCC macht es genauso wie A&K). Also um auf Nummer sicher zu gehen hab ich etwas Epoxidharz angerührt und es zwischen die Kontakte fließen und aushärten lassen, hat quasi denselben Effekt.

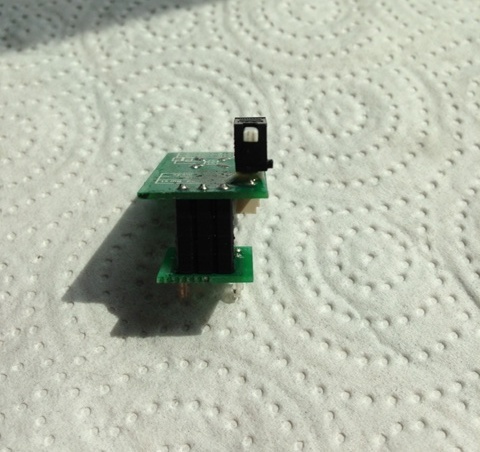

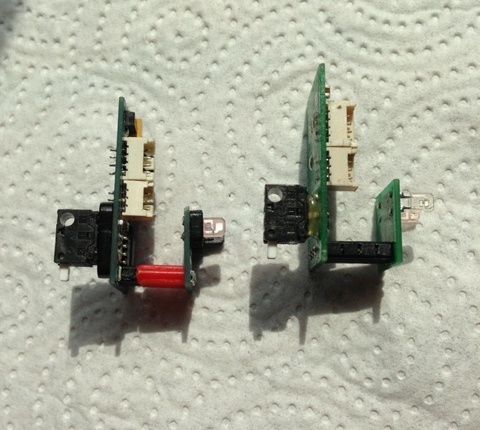

Das Selector Switch Board von ETINY passt auch perfekt in die vier kleinen Pins die es in Position halten. Da ich das Switch Board nicht beschädigen wollte hab ich einfach eine kleine Metallplatte nach dem Selector Rack Gear gelegt und den FA Modus blockiert.

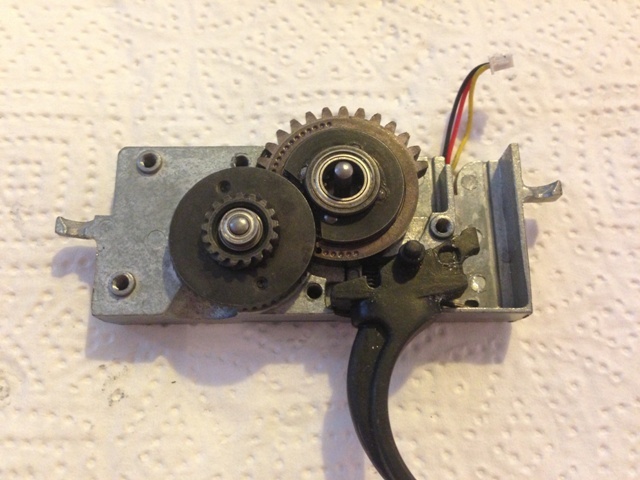

6.5 Celcius MX3 Gearbox

Eigentlich wollte ich keinesfalls die MX3 Gearbox öffnen, wobei mich die Internals brennend interessiert haben! Aber die Celcius MX3 Gearbox ist leider aus mehreren Gründen keinesfalls mit der A&K PTW kompatibel. Bis ich sie überhaupt in den Lower Receiver gebracht habe waren einige, Arbeiten in Form von feilen, schleifen und dremeln notwendig. Denn die Gearbox ist etwas breiter als die A&K MK4 Gearbox und hat an ein paar Stellen geschabt, und dazu musste ich sie zerlegen, dafür hab ich Bilder für euch geschossen ;)  siehe Bild...

-

-

Desweiteren, und jetzt kommts... darf man KEINESFALLS die Schrauben die die Gearbox zusammenhalten festziehen, denn dann dreht sich rein garnichts mehr! Man muss jede Schraube einzeln auf seine Art und Weise 'festziehen' damit die GB einwandfrei und sauber läuft ohne zu haken oder zu blockieren, das ist bei der A&K nicht so. Aber die Gearbox ist z.B. FCC-Gear's kompatibel, und die Zahnräder der Celcius sind super gut! Das Beavealgear ist gerade verzahnt und nicht leicht gebogen/ geschwungen wie das A&K Zahnrad. Sobald man die Gearboxschrauben richtig angezogen hat läuft die GB allerdings einwandfrei und sehr gut, würde auch behaupten etwas besser als die A&K.

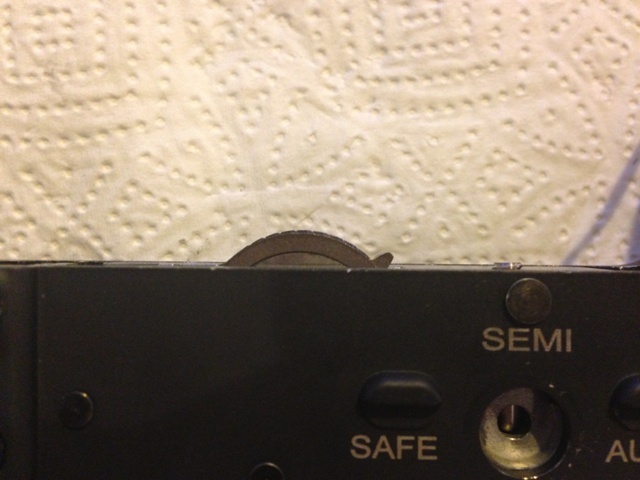

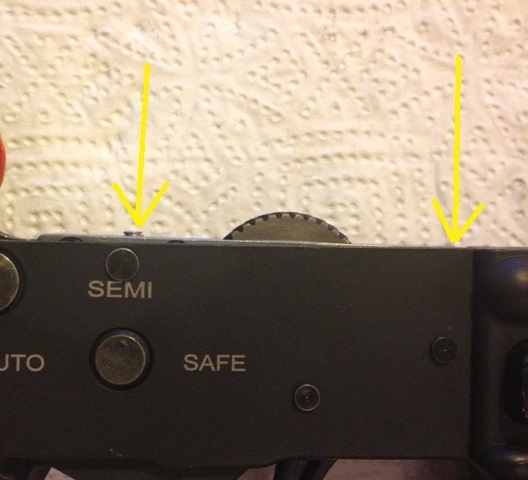

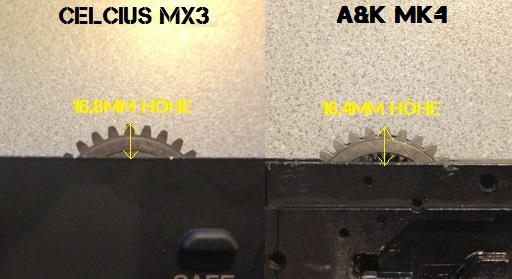

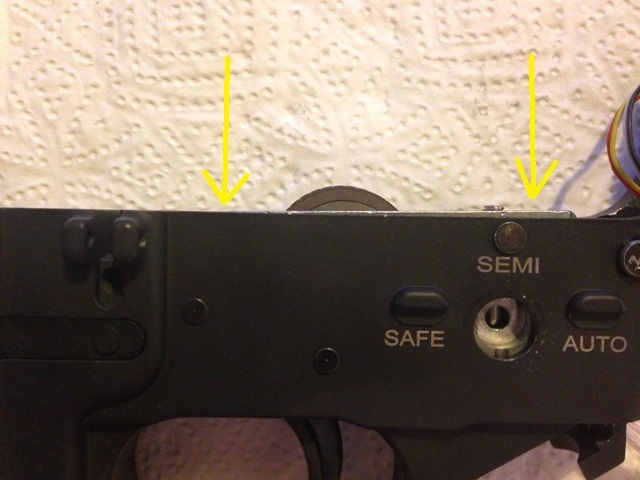

Die Gearbox wird, wie den meisten bekannt, mittels zwei Schrauben im Lower fixiert. Allerdings war die Aufnahme an der Gearboxshell der hinteren Schraube Richtung Stocktube zu groß, Folge war, die Gearbox lag schief im Body, siehe Bilder...

Also nachbearbeitet und verkleinert und die GB lag endlich sauber im Lower-Receiver und die Gear's drehten sich super!

-

-

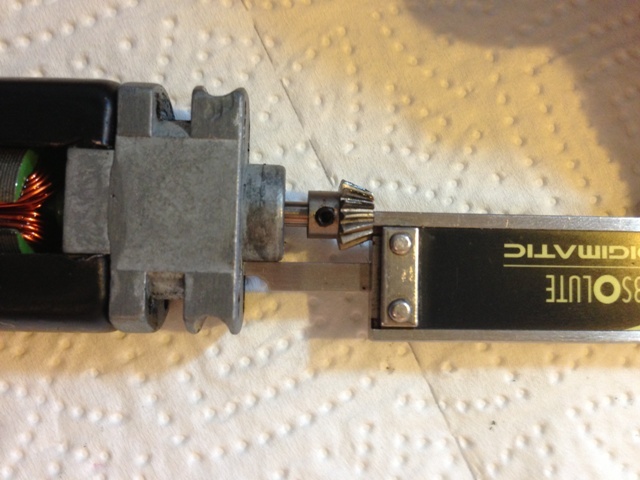

Anschließend FCC 2.5 Motor eingebaut Piniongearhöhe ermittelt und alles angeschlossen. Motor wurde immer noch heiß... Aber da ich durch einen User erfahren habe das er dasselbe Phänomen bei seiner A&K hat, allerdings NUR wenn er ohne Cylinder schießt hab ich den Upper mit Cylinder montiert. Seine Erklärung hierfür, zitat:

"Mein Motor wird auch heiss aber eben nur wenn ich ohne Zylinder schiesse. Deswegen bin ich der Meinung das es durch das ruckartige Abbremsen der Gearbox kommt. Hab das jetzt mal bei einem E-Motor ausm Modellbau getestet.

Wenn ich den Motor ueber den Fahrtenregler laufen lasse wird er im Leerlauf handwarm.
Bei Gasstoessen ohne bremse etwas waermer
Wenn ich den Motor aber schlagartig abbremse wird er nach ein paar dieser Aktionen
tierisch heiss und das macht ja unser System ja auch.
Wenn die Lichtschranke sagt bremsen werden im Grunde die 2 Motorkabel kurz geschlossen. Dadurch entstehen Stromstaerken im 100A Berreich (geschaetzt)

Kurzes Zitat ausm Lexikon "so dass in seinen Wicklungen elektrische Energie direkt in Wärme umgesetzt wird"

Klingt für mich auch super einleuchtend! :) und danke Endless für diesen Tipp ;) Deshalb habe ich den Upper inklusive Cylinder montiert. Aber es waren nur zwei Schüsse möglich da mir sofort das Mosfet durchgebrannt ist. Denn die Gearbox und der Motor haben sich wirklich sehr schwer getan die Feder des Cylidner's zu spannen, der Grund dafür ist wie folgt. Das Sector-Gear der Celcius MX3 steht 16,8mm von der Gearbox-Shell heraus und das Sector-Gear der MK4 nur 16,4mm, das hab ich allerdings erst im nachhinein festgestellt wie ihr seht ;)

6.6 FCC 2.5 Motor

Der Motor passt perfekt in den Lower Receiver sowie in den Pistolgrip der A&K. Würde aber bei Verwendung der Original Gearbox das A&K Piniongear verwenden da es ruhiger läuft als das FCC-Gear. Der Anzug im Vergleich zum A&K Motor ist enorm gestiegen und das triggern ist noch schneller möglich! Klare Kaufempfehlung.

-

-

7.       Kostenaufstellung

Preise sind gerundet und beziehen sich ausschließlich auf die Internals da Externals Geschmackssache sind und sehr stark variieren können!

Also selbst mit sehr guten Tuningteilen kommt man im Endeffekt günstiger weg als bei einer Systema PTW (Kostenpunkt der 2013 Version etwa 1900€). Allerdings mit kleinen Schönheitsfehlern und ggf. etwas gebastel, das sollte man nicht außer Acht lassen. Aber wen diese Faktoren nicht stören kann bei der A&K getrost zugreifen ;)

 8.       Links

Damit ihr schnell und einfach erfahrt von welchen Shops ich die ganzen Tuningteile bezogen habe eine kleine Linkliste:

A&K MK4 PTW

ETINY Mosfet + ECU

Selector Switch Board

SuperShooter M130 Cylinder

King Arms G27 Grip

FCC 2.5 Motor

FCC Hop-Up + EDGI Lauf

Celcius MX3 Gearbox (Privat)

Anbei nochmals einen großen Dank an...

9. Fazit

Würde ich mir im Nachhinein die A&K PTW wieder kaufen?... Ja würde ich!

Wieso? Weil ich im Vergleich eine super funktionierende PTW besitze (den Fehler mim heißen Motor bekomm ich schon gelöst :P) und das für etwa 500€ weniger als sie Systema anbietet. Die A&K ist Out-Of-The-Box wirklich nicht schlecht, aber der Anzug und das Schussgeräusch unterscheidet sich doch schon sehr von einer Systema, von der Verarbeitung ganz zu schweigen kann A&K der Systema niemals das Wasser reichen. Aber was kann man schon für weniger als ein Viertel des Preises erwarten?

Einige Internals muss man wohl auf kurz oder lang austauschen und ein bisschen gebastel wird wohl auch dabei sein – was manchen gefallen wird und anderen wieder nicht, aber ich vermute da wird man nicht drum rum kommen (besonders was den Cylinder angeht!) Aber wer keine zwei linken Hände hat bekommt das ohne Probleme hin ;) Aber im Endeffekt bin ich doch relativ zufrieden mit der A&K PTW und das Preis- Leistungsverhältnis stimmt schon irgendwo. Ich hab auf jeden Fall sehr viel gelernt was die PTW Plattform betrifft und einige neue Kontakte knüpfen können :P

Am Ende würde ich sie auch eher nicht mit einer Systema vergleichen, sondern eher mit normalen AEG’s da die A&K der Systema einfach Stock kaum das Wasser reichen kann. Daher bezieht sich meine Pro-Kontra Liste auch teilweise auf normale AEG’s anstatt auf eine Systema PTW.

Pro:

- Preis

- Preis- Leistungsverhältnis

- Gute Aufbauplattform

- Man hat ggf. was zum Basteln (ebenfalls Kontra)

- Schnelleres Triggern möglich

- Schnelle FPS/ Joule Änderung möglich (Cylinder wechsel)

- Einfachere Demontage als bei AEG’s (persönliches Empfinden)

- Präzision Out Of The Box

- Passgenauigkeit der Komponenten

Kontra:

- Cylinder ist wirklich fast unbrauchbar

- Verarbeitung lässt teilweise zu wünschen übrig

- Gearbox hat bei mir viele Probleme verursacht

- Man hat ggf. was zum Basteln (ebenfalls Pro)

- Ersatzteile meistens teuer

- Magazine vergleichsweise etwas teurer

- keine normalen AEG Mag’s verwendbar

10. Schlusswort

Nun seit ihr nach dem echt langen Review endlich am Ende angekommen! Danke fürs Durchhalten ;)…

Wenn ihr etwas vermisst an dem Review oder Kritik äußern wollt, dann bitte ich inständig darum dies konstruktiv zu tun!! Das Review hat sehr viel Zeit in Anspruch genommen und ich habe mir sehr viel Mühe gegeben, also bitte bleibt sachlich wenn euch etwas missfällt!

Nun ich hoffe mein Review hat euch zumindest ein bisschen gefallen und weiter helfen können ;) Wenn ihr ein Lob aussprechen wollt könnt ihr das natürlich auch sehr gerne tun ;D

Mit freundlichen Grüßen

MaxVill
